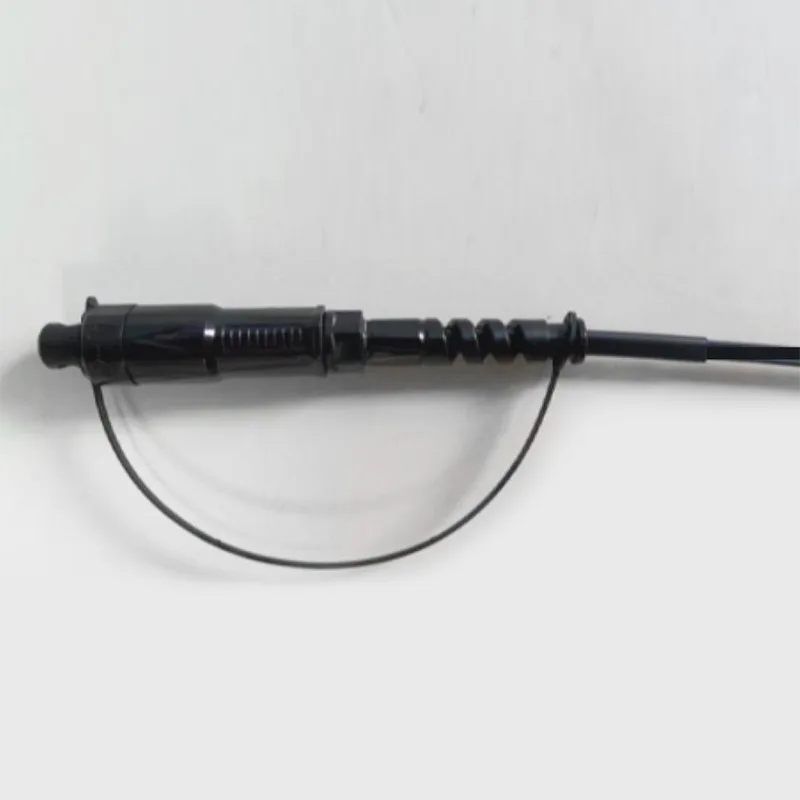

φ5 মিমি ওয়াটারপ্রুফ রাউন্ড ক্যাবল মিনি এসসি সংযোগকারী প্যাচ কর্ড

আবেদন:● এফটিটিএক্স/এফটিটিএইচ সিস্টেম● ইথারনেট অ্যাপ্লিকেশন● সিএটিভি লিঙ্কগুলি● অপটিক্যাল সিগন্যাল বিতরণ● প্যাসিভ অপটিকাল নেটওয়ার্ক (পিওএন)● ব্যাকবোন, অনুভূমিক এবং রাইজার অ্যাপ্লিকেশনগুলি● প্রাকমলিত ড্রপ টার্মিনাল বাক্সগুলি● বহিরঙ্গন অঞ্চল; কঠোর পরিবেশবৈশিষ্ট্য:● কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষত......

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

আবেদন:

● এফটিটিএক্স/এফটিটিএইচ সিস্টেম

● ইথারনেট অ্যাপ্লিকেশন

● সিএটিভি লিঙ্কগুলি

● অপটিক্যাল সিগন্যাল বিতরণ

● প্যাসিভ অপটিকাল নেটওয়ার্ক (পিওএন)

● ব্যাকবোন, অনুভূমিক এবং রাইজার অ্যাপ্লিকেশনগুলি

● প্রাকমলিত ড্রপ টার্মিনাল বাক্সগুলি

● বহিরঙ্গন অঞ্চল; কঠোর পরিবেশ

বৈশিষ্ট্য:

● কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি।

Ret পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতায় ভাল।

● 100% সন্নিবেশ, রিটার্ন ক্ষতি, শেষ মুখ এবং।

● হস্তক্ষেপ পরিদর্শন।

● দুর্দান্ত যান্ত্রিক ধৈর্য।

Tele টেলকার্ডিয়া জিআর -326-কোরের সাথে সম্মতি।

Opp অপটিক্যাল ক্যাবলিং পরিচালনায় উচ্চ কার্যকারিতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

● দ্রুত এবং সহজ ইনস্টলেশন এবং পুনর্গঠন।

● সাধারণ হ্যান্ডলিং, বিশেষ সরঞ্জামের প্রয়োজন নেই।

● আইপি 68 ওয়াটারপ্রুফ।

1। প্যাচ কর্ড প্রযুক্তিগত স্পেসিফিকেশন

নির্মাণ	ইউনিট	বিবরণ
ফাইবার গণনা		সিমপ্লেক্স
তরঙ্গদৈর্ঘ্য	এনএম	1310/1550
সন্নিবেশ ক্ষতি	ডিবি	≤0.30
ক্ষতি	ডিবি	≥60
সংযোগের ধরণ		এসসি/এপিসি
ফেরুল		সিরামিক
সংযোগ চক্র		500
তারের জ্যাকেট রঙ		কালো
তারের বাইরের ব্যাস	মিমি	5.0 ± 0.2
ফাইবার মোড		একক মোড: G657A2
কেবল জ্যাকেট উপাদান		পি
তারের ওজন	কেজি/কিমি	35 （প্রায়）
মুদ্রণ সামগ্রী		কাস্টমাইজযোগ্য
দৈর্ঘ্য	m	60、100、150、200 বা কাস্টমাইজযোগ্য (সহনশীলতা: ± 0.5 মি)
সংযোগকারী প্রকার		ইনপুট ： অ্যাকর্ড এইচ অপটিক এসসি/এপিসি
সংযোগকারী প্রকার		আউটপুট ： অ্যাকর্ড এইচ অপটিক এসসি/এপিসি
ট্র্যাকশন (এর মধ্যে অক্ষ কেবল এবং সংযোগকারী)	N	200
জলরোধী গ্রেড		আইপি 68
অপারেটিং তাপমাত্রা	℃	-40 ° C ~ +70 ℃ ℃
স্টোরেজ তাপমাত্রা	℃	-40 ° C ~ +70 ℃ ℃

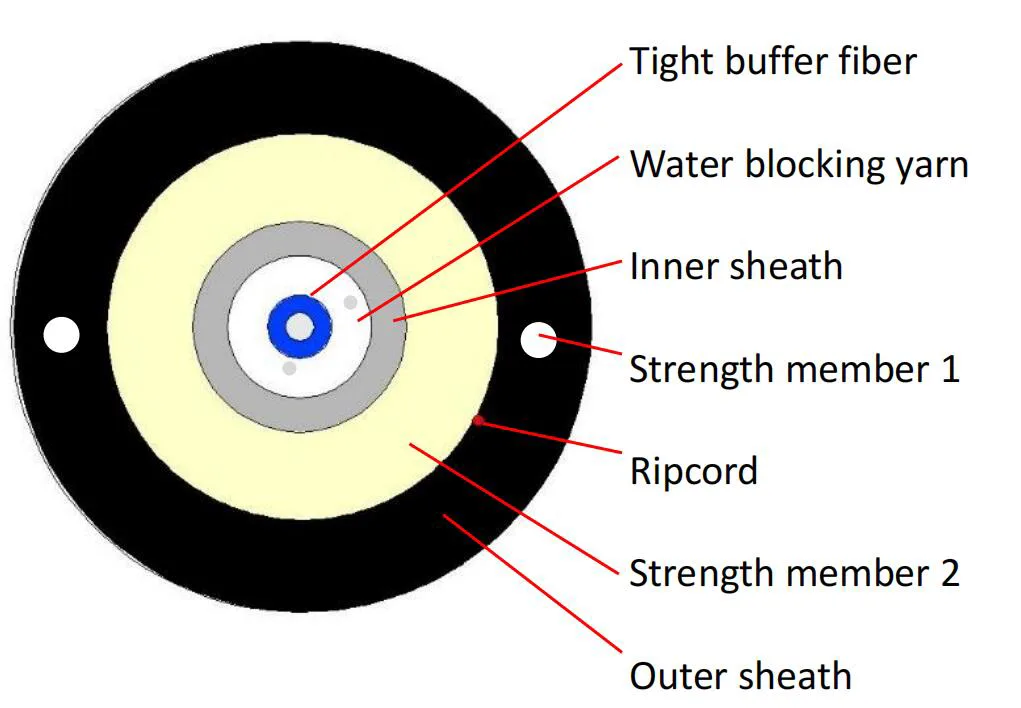

2। কেবল ক্রস-বিভাগ

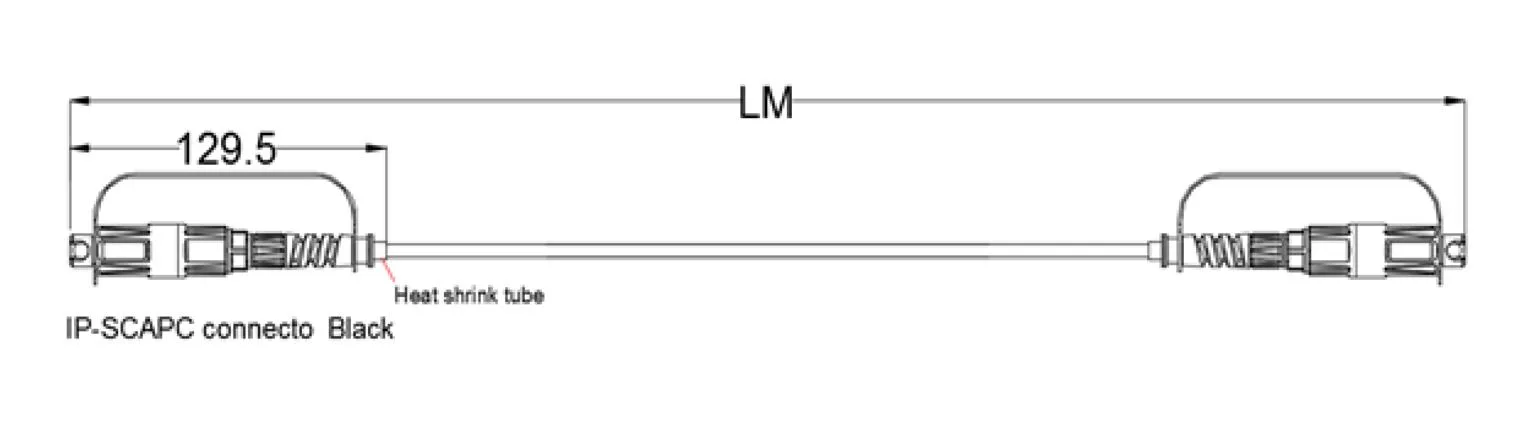

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3। তারের কাঠামোর আকার

আইটেম	বিষয়বস্তু	স্পেসিফিকেশন
টাইট বাফার ফাইবার	সংখ্যা	1
	প্রকার	G.657a2
	রঙ	সাদা
	উপাদান	Lszh
	ব্যাস (মিমি)	0.90 ± 0.05
অভ্যন্তরীণ চাদর	ব্যাস (মিমি)	2.0 ± 0.2
	বেধ (মিমি)	0.25 ± 0.1
	রঙ	নীল
	উপাদান	পিবিটি
শক্তি সদস্য 1	উপাদান	এফআরপি
	পরিমাণ	0.5*2
শক্তি সদস্য 2	উপাদান	আরমিড সুতা + জল ব্লকিং কাচের সুতা
শিথ	উপাদান	পি
	ব্যাস (মিমি)	5.0 ± 0.2
	বেধ (মিমি)	1.3 ± 0.1
	রঙ	কালো
কেবল ওয়েইগথ	কেজি/কিমি	35 ± 3
উত্তেজনা	N	500 (দীর্ঘমেয়াদী)
		800 (স্বল্প মেয়াদ)
ক্রাশ	এন/10 সেমি	500 (দীর্ঘমেয়াদী)
		800 (স্বল্প মেয়াদ)
মিনিট বেন্ড ব্যাসার্ধ	মিমি	10 এক্সডি (স্ট্যাটিক)
		20 এক্সডি (গতিশীল)
অপারেটিং তাপমাত্রা পরিসীমা:		-40 ℃ থেকে +70 ℃ ℃
স্টোরেজ / পরিবহন তাপমাত্রা পরিসীমা:		-40 ℃ থেকে +70 ℃ ℃
ইনস্টলেশন তাপমাত্রা পরিসীমা:		-10 ℃ থেকে +50 ℃ ℃

4। তারের উপাদান

4.1 অপটিকাল ফাইবার

তারের ফাইবারের সমস্ত বৈশিষ্ট্য (সমাপ্ত কেবলের ফাইবার) কমপক্ষে, আইটিইউ-টি সুপারিশ জি .657 এ 2 অনুসারে হবে এবং নিম্নরূপ হবে।

আইটেম	স্পেসিফিকেশন
ফাইবার টাইপ	একক মোড
ফাইবার উপাদান	ডোপড সিলিকা
মনোযোগ সহগ @ 1310 এনএম @ 1383nm @ 1490nm @ 1550 এনএম	≤ 0.36 ডিবি/কিমি ≤ 0.36 ডিবি/কিমি ≤ 0.25 ডিবি/কিমি ≤ 0.22 ডিবি/কিমি
@ 1625nm কেবল গঠনের পরে @ 1310 এনএম @ 1550 এনএম	≤ 0.25 ডিবি/কিমি ≤ 0.36 ডিবি/কিমি ≤ 0.22 ডিবি/কিমি
তারের কাট-অফ তরঙ্গদৈর্ঘ্য	≤ 1260 এনএম
শূন্য-বিতরণ তরঙ্গদৈর্ঘ্য	1300 ~ 1324 এনএম
শূন্য-বিতরণ ope াল	≤ 0.092 পিএস/(এনএম 2.km)
পিএমডি @ 1550 এনএম	≤0.1 পিএস/কিমি 1/2
ক্রোমাটিক বিচ্ছুরণ @ 1285 ~ 1330 এনএম @ 1271 ~ 1360 এনএম @ 1550 এনএম @ 1625 এনএম	≤3 পিএস/(এনএম। কিমি) ≤5.3 পিএস/(এনএম। কিমি) ≤18.0 পিএস/(এনএম। কিমি) ≤22 পিএস/(এনএম। কিমি)
মোড ফিল্ড ব্যাস @ 1310 এনএম	8.5-9.3um
কোর / ক্লেড ঘনত্বের ত্রুটি	≤ 0.5 এক
ক্ল্যাডিং ব্যাস	125.0 ± 0.7 এক
ক্ল্যাডিং অ-সিরকুলারিটি	≤5%
প্রাথমিক লেপ ব্যাস	242 ± 7 এক
কেন্দ্রীভূততা প্রাথমিক আবরণ / আবরণ	≤10 µm
আবরণ অবৈধতা	≤0.7%
তারের বাঁকানো ক্ষতির সাথে মনোযোগ 1 টার্ন 1 ম্যান্ড্রেল 7.5 মিমি 10 টার্ন 1 ম্যান্ড্রেল 15 মিমি	1550nm ≤ δ 0.10 ডিবি/কিমি 1550nm ≤ Δ 0.03 ডিবি/কিমি
