ডুপ্লেক্স এলসি/ইউপিসি ওয়াটারপ্রুফ রাউন্ড ক্যাবল ক্যাবল অপটিকাল ফাইবার প্যাচ কর্ডস (অ্যাকর্ড মিনি ডিএলসি সংযোগকারী)

আবেদন:● এফটিটিএক্স/এফটিটিএইচ সিস্টেম● ইথারনেট অ্যাপ্লিকেশন● সিএটিভি লিঙ্কগুলি● অপটিক্যাল সিগন্যাল বিতরণ● প্যাসিভ অপটিকাল নেটওয়ার্ক (পিওএন)● ব্যাকবোন, অনুভূমিক এবং রাইজার অ্যাপ্লিকেশনগুলি● প্রাকমলিত ড্রপ টার্মিনাল বাক্সগুলি● বহিরঙ্গন অঞ্চল; কঠোর পরিবেশবৈশিষ্ট্য:● কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষত......

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

আবেদন:

● এফটিটিএক্স/এফটিটিএইচ সিস্টেম

● ইথারনেট অ্যাপ্লিকেশন

● সিএটিভি লিঙ্কগুলি

● অপটিক্যাল সিগন্যাল বিতরণ

● প্যাসিভ অপটিকাল নেটওয়ার্ক (পিওএন)

● ব্যাকবোন, অনুভূমিক এবং রাইজার অ্যাপ্লিকেশনগুলি

● প্রাকমলিত ড্রপ টার্মিনাল বাক্সগুলি

● বহিরঙ্গন অঞ্চল; কঠোর পরিবেশ

বৈশিষ্ট্য:

● কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি।

Ret পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতায় ভাল।

● 100% সন্নিবেশ, রিটার্ন ক্ষতি, শেষ মুখ এবং।

● হস্তক্ষেপ পরিদর্শন।

● দুর্দান্ত যান্ত্রিক ধৈর্য।

Tele টেলকার্ডিয়া জিআর -326-কোরের সাথে সম্মতি।

Opp অপটিক্যাল ক্যাবলিং পরিচালনায় উচ্চ কার্যকারিতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

● দ্রুত এবং সহজ ইনস্টলেশন এবং পুনর্গঠন।

● সাধারণ হ্যান্ডলিং, বিশেষ সরঞ্জামের প্রয়োজন নেই।

● আইপি 68 ওয়াটারপ্রুফ।

প্রযুক্তিগত স্পেসিফিকেশন:

নির্মাণ	ইউনিট	বিবরণ
ফাইবার গণনা		দ্বৈত
তরঙ্গদৈর্ঘ্য	এনএম	1310/1550
সন্নিবেশ ক্ষতি	ডিবি	≤0.30
ক্ষতি	ডিবি	≥50 (ইউপিসি)
তারের জ্যাকেট রঙ		কালো
তারের বাইরের ব্যাস	মিমি	7.0 ± 0.2
ফাইবার মোড		একক মোড: জি 657 এ 2
কেবল জ্যাকেট উপাদান		Lszh
তারের ওজন	কেজি/কিমি	38 （প্রায়）
মুদ্রণ সামগ্রী		কাস্টমাইজযোগ্য
দৈর্ঘ্য	m	50 、 75 、 100 、 150 、 200、250 、 300 বা কাস্টমাইজযোগ্য (সহনশীলতা: ± 0.5 মি)
সংযোগকারী প্রকার		ইনপুট:	অ্যাকর্ড মিনি ডিএলসি/ইউপিসি সংযোগকারী
		আউটপুট:	অ্যাকর্ড ডুপ্লেক্স এলসি/ইউপিসি সংযোগকারী
জলরোধী গ্রেড		আইপি 68
অপারেটিং তাপমাত্রা	℃	-40 ° C ~ +70 ℃ ℃
স্টোরেজ তাপমাত্রা	℃	-40 ° C ~ +70 ℃ ℃

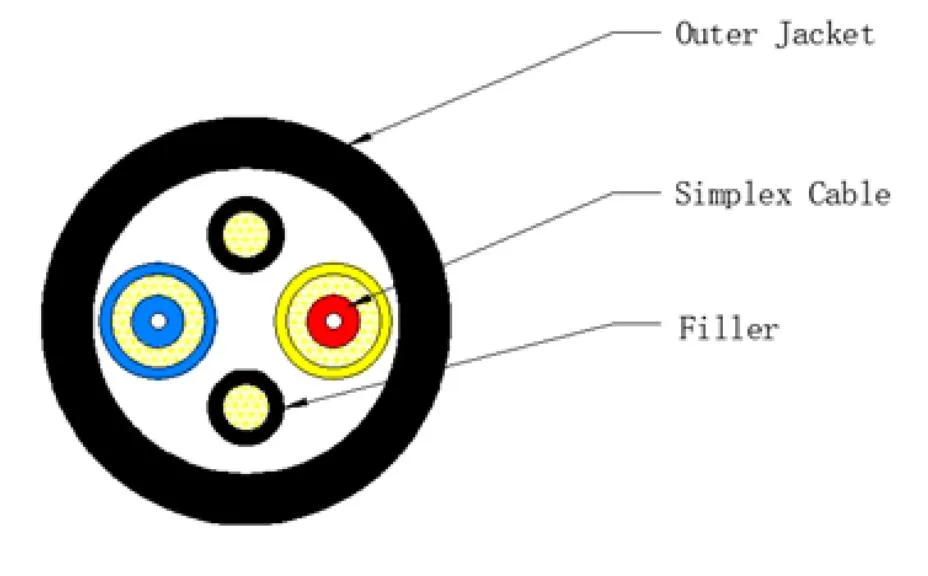

তারের কাঠামো:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

তারের স্পেসিফিকেশন:

আইটেম	বিষয়বস্তু	মান
টাইট বাফার ফাইবার	সংখ্যা	2
	প্রকার	G.657a2
	ব্যাস (মিমি)	0.90 ± 0.05
	উপাদান	Lszh
	রঙ	সাদা
সিম্প্লেক্স কেবল	উপাদান	Lszh
	ব্যাস (মিমি)	2.0 ± 0.1
	রঙ	নীল এবং হলুদ
রড	উপাদান	Lszh
	ব্যাস (মিমি)	1.3 ± 0.1
	রঙ	কালো
বাইরের জ্যাকেট	উপাদান	Lszh
	ব্যাস (মিমি)	7.0 ± 0.2
	রঙ	কালো
	বেধ (মিমি)	1.0 ± 0.1
তারের ওজন (কেজি/কিমি) প্রায়।		38 ± 3
প্রসারিত পরীক্ষা (এন)		দীর্ঘমেয়াদী: 400 এন স্বল্প মেয়াদ: 800 এন
সমতল পরীক্ষা (এন/10 সেমি)		দীর্ঘমেয়াদী: 1000 এন/10 সেমি স্বল্প মেয়াদ: 2200 এন/10 সেমি
মিনিট বাঁকানো ব্যাসার্ধ		10 এক্সড (স্ট্যাটিক); 20xod (গতিশীল)
ইনস্টলেশন তাপমাত্রা		-40 ° C থেকে +70 ° C
স্টোরেজ তাপমাত্রা		-40 ° C থেকে +70 ° C

ক্যাবলড অপটিকাল ফাইবারের পারফরম্যান্স

ক্যাবলড অপটিকাল ফাইবারের পারফরম্যান্স (আইটিইউ-টি রেক। জি .657 এ 2)

আইটেম	স্পেসিফিকেশন
ফাইবার টাইপ	একক মোড
ফাইবার উপাদান	ডোপড সিলিকা
মনোযোগ সহগ @ 1310 এনএম @ 1383nm @ 1460nm @ 1550 এনএম @ 1625nm	≤ 0.35 ডিবি/কিমি ≤ 0.35 ডিবি/কিমি ≤ 0.25 ডিবি/কিমি ≤ 0.21 ডিবি/কিমি ≤ 0.23 ডিবি/কিমি
তারের কাট-অফ তরঙ্গদৈর্ঘ্য	≤ 1260 এনএম
শূন্য-বিতরণ তরঙ্গদৈর্ঘ্য	1300 ~ 1324 এনএম
শূন্য-বিতরণ ope াল	≤ 0.092 পিএস/(এনএম 2.km)
পিএমডি @ 1550 এনএম	≤0.1 পিএস/কিমি 1/2
ক্রোমাটিক বিচ্ছুরণ @ 1285 ~ 1330 এনএম @ 1271 ~ 1360 এনএম @ 1550 এনএম @ 1625nm	≤3 পিএস/(এনএম। কিমি) ≤5.3 পিএস/(এনএম। কিমি) ≤18.0 পিএস/(এনএম। কিমি) ≤22 পিএস/(এনএম। কিমি)
মোড ফিল্ড ব্যাস @ 1310 এনএম	8.5-9.3um
কোর / ক্লেড ঘনত্বের ত্রুটি	≤ 0.5 এক
ক্ল্যাডিং ব্যাস	125.0 ± 0.7 এক
ক্ল্যাডিং অ-সিরকুলারিটি	≤5%
প্রাথমিক লেপ ব্যাস	242 ± 7 এক
কেন্দ্রীভূততা প্রাথমিক আবরণ / আবরণ	≤10 µm
আবরণ অবৈধতা	≤0.7%
তারের বাঁকানো ক্ষতির সাথে মনোযোগ 10 টার্ন 1 ম্যান্ড্রেল 15 মিমি 1 টার্ন 1 ম্যান্ড্রেল 10 মিমি 1 টার্ন 1 ম্যান্ড্রেল 7.5 মিমি	1550nm ≤ Δ 0.03 ডিবি/কিমি 1550nm ≤ Δ 0.1 ডিবি/কিমি 1550nm ≤ Δ 0.5 ডিবি/কিমি

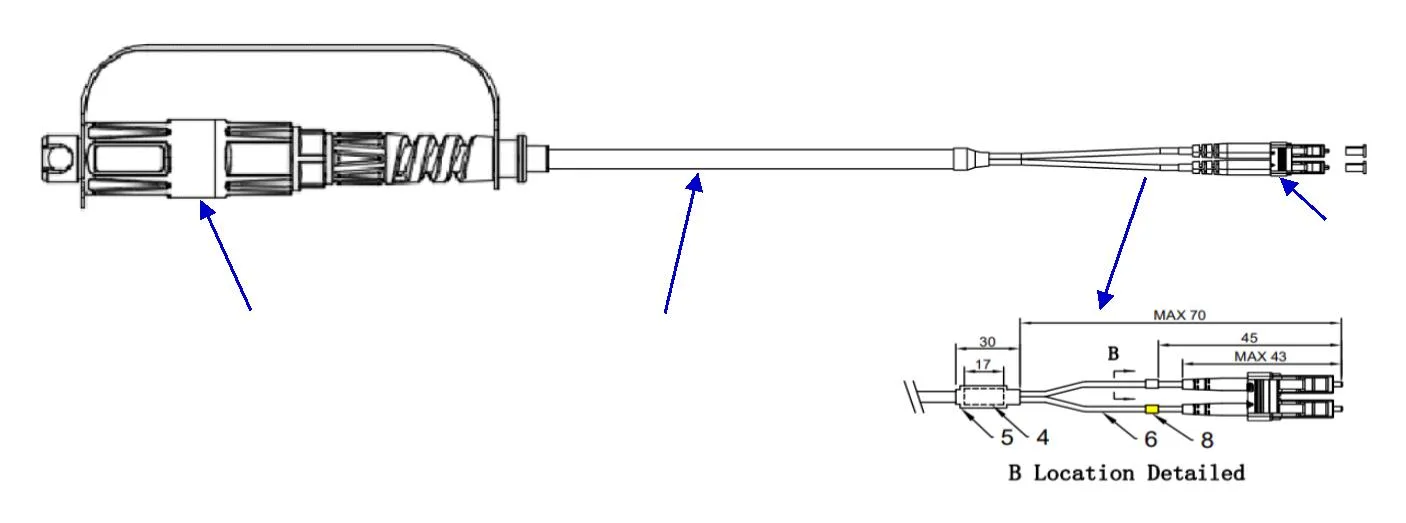

মাত্রিক অঙ্কন:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

না	বর্ণনা	Qty
1	2.0 মিমি ফাইবার সহ এসএম জি .657 এ 2 2 কোর। ওডি 7.0 মিমি, কালো এলএসজেডএইচ	1
2	মিনি ডিএলসি সংযোগকারী কালো	1
3	আইসি সংযোগকারী, সাদা জন্য একক মোড ফাইবার, বেইজ, টিউবের জন্য এলসি 3.0 ডুপ্লেক্স	2
4	রাবার তাপ সঙ্কুচিত টিউব, কালো, ওডি 8.5 মিমি এল = 17 মিমি	1
5	রাবার তাপ সঙ্কুচিত টিউব, কালো, ওডি 8.5 মি এল -30 মিমি	2
6	ইস্পাত টিউব সহ নমনীয় প্রতিরক্ষামূলক, ওডি 2.8 মিমি এল = 52 মিমি	2
8	তাপ সঙ্কুচিত টিউব, সাদা /হলুদ OD3.0 মিমি এল = 5 মিমি	2
