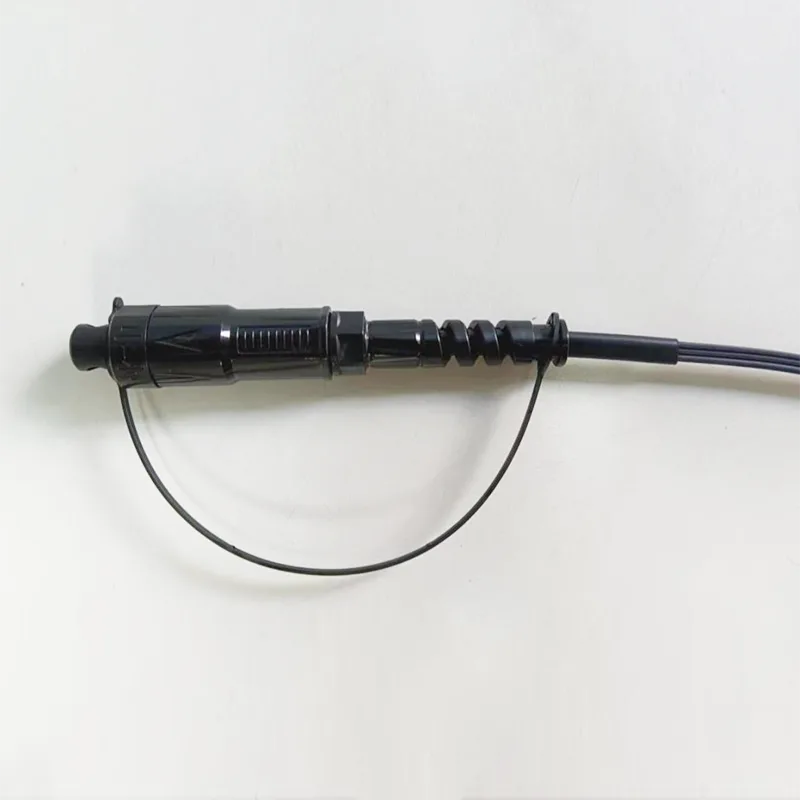

5x2 মিমি ওয়াটারপ্রুফ ড্রপ কেবল মিনি এসসি/এপিসি সংযোগকারী অপটিকাল প্যাচ কর্ডস

আবেদন:● এফটিটিএক্স/এফটিটিএইচ সিস্টেম● ইথারনেট অ্যাপ্লিকেশন● সিএটিভি লিঙ্কগুলি● অপটিক্যাল সিগন্যাল বিতরণ● প্যাসিভ অপটিকাল নেটওয়ার্ক (পিওএন)● ব্যাকবোন, অনুভূমিক এবং রাইজার অ্যাপ্লিকেশনগুলি● প্রাকমলিত ড্রপ টার্মিনাল বাক্সগুলি● বহিরঙ্গন অঞ্চল; কঠোর পরিবেশবৈশিষ্ট্য:● কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষত......

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

আবেদন:

● এফটিটিএক্স/এফটিটিএইচ সিস্টেম

● ইথারনেট অ্যাপ্লিকেশন

● সিএটিভি লিঙ্কগুলি

● অপটিক্যাল সিগন্যাল বিতরণ

● প্যাসিভ অপটিকাল নেটওয়ার্ক (পিওএন)

● ব্যাকবোন, অনুভূমিক এবং রাইজার অ্যাপ্লিকেশনগুলি

● প্রাকমলিত ড্রপ টার্মিনাল বাক্সগুলি

● বহিরঙ্গন অঞ্চল; কঠোর পরিবেশ

বৈশিষ্ট্য:

● কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি।

Ret পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতায় ভাল।

● 100% সন্নিবেশ, রিটার্ন ক্ষতি, শেষ মুখ এবং।

● হস্তক্ষেপ পরিদর্শন।

● দুর্দান্ত যান্ত্রিক ধৈর্য।

Tele টেলকার্ডিয়া জিআর -326-কোরের সাথে সম্মতি।

Opp অপটিক্যাল ক্যাবলিং পরিচালনায় উচ্চ কার্যকারিতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

● দ্রুত এবং সহজ ইনস্টলেশন এবং পুনর্গঠন।

● সাধারণ হ্যান্ডলিং, বিশেষ সরঞ্জামের প্রয়োজন নেই।

● আইপি 68 ওয়াটারপ্রুফ।

প্রযুক্তিগত স্পেসিফিকেশন:

নির্মাণ	ইউনিট	বিবরণ
ফাইবার গণনা		সিমপ্লেক্স
তরঙ্গদৈর্ঘ্য	এনএম	1310/1550
সন্নিবেশ ক্ষতি	ডিবি	≤0.30
ক্ষতি	ডিবি	≥ 60
সংযোগের ধরণ		এসসি/এপিসি
ফেরুল		সিরামিক
সংযোগ চক্র		500
তারের জ্যাকেট রঙ		ধূসর
তারের বাইরের ব্যাস	মিমি	5.0 (± 0.2) x2.0 (± 0.1)
ফাইবার মোড		একক মোড: G657A2
কেবল জ্যাকেট উপাদান		Lszh
তারের ওজন	কেজি/কিমি	20 （প্রায়）
মুদ্রণ সামগ্রী		কাস্টমাইজযোগ্য
দৈর্ঘ্য	m	30、50、100、150、200、250、300、400、500 বা কাস্টমাইজযোগ্য (সহনশীলতা: ± 0.5 মি)
সংযোগকারী প্রকার		ইনপুট: অ্যাকর্ড এইচ অপটিক এসসি/এপিসি
সংযোগকারী প্রকার		আউটপুট: সংযোগকারী ছাড়া
ট্র্যাকশন (কেবল এবং সংযোজকের মধ্যে অক্ষীয়)	N	100
জলরোধী গ্রেড		আইপি 68
অপারেটিং তাপমাত্রা	℃	-20 ° C ~ +65 ℃ ℃
স্টোরেজ তাপমাত্রা	℃	-20 ° C ~ +65 ℃ ℃

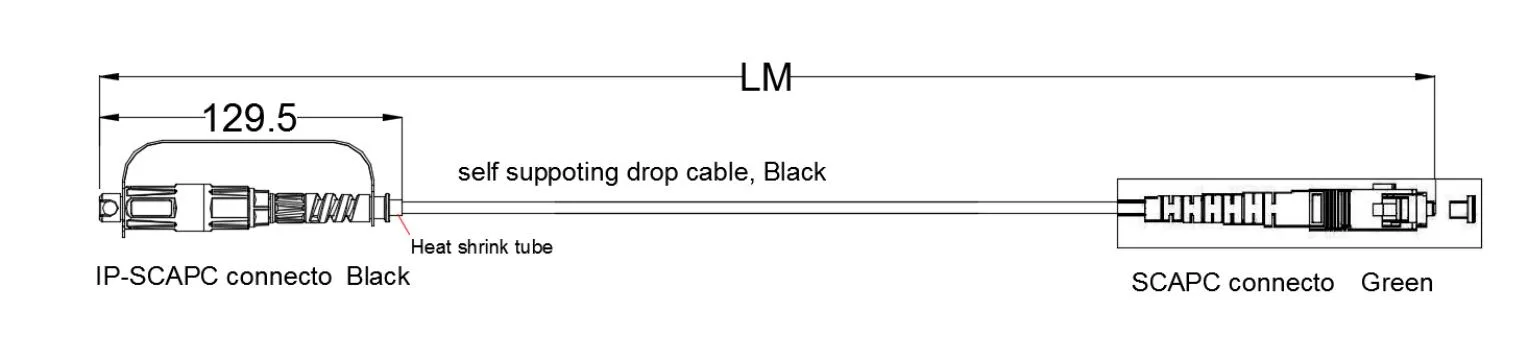

তারের কাঠামো:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

অপটিকাল ফাইবার	প্রকার	জি 657 এ 2
	নং ফাইবার	1
	রঙ	নীল
ইস্পাত শক্তি সদস্য	মেটেরিয়া	ইস্পাত তারের
ইস্পাত শক্তি সদস্য	ব্যাস	0.4 মিমি
ইস্পাত স্ব শক্তি সদস্য	মেটেরিয়া	ইস্পাত তারের
ইস্পাত স্ব শক্তি সদস্য	ব্যাস	1.0 মিমি
বাইরের শিথ	মাত্রা	2.0 (± 0.1) x5.0 (± 0.2)
	উপাদান	Lszh
	রঙ	ধূসর
তারের ওজন	কেজি/কিমি	20
উত্তেজনা	N	300 (দীর্ঘমেয়াদী)
উত্তেজনা	N	600 (স্বল্প মেয়াদ)
ক্রাশ	এন/10 সেমি	200 (দীর্ঘমেয়াদী)
ক্রাশ	এন/10 সেমি	1000 (স্বল্প মেয়াদ)
মিনিট বেন্ড ব্যাসার্ধ	মিমি	10xH (স্ট্যাটিক)
মিনিট বেন্ড ব্যাসার্ধ	মিমি	20xH (গতিশীল)
অপারেটিং তাপমাত্রা পরিসীমা:		-20 ℃ থেকে +60 ℃ ℃
স্টোরেজ / পরিবহন তাপমাত্রা পরিসীমা:		-20 ℃ থেকে +60 ℃ ℃

অপটিকাল ফাইবার:

তারের ফাইবারের সমস্ত বৈশিষ্ট্য (সমাপ্ত কেবলের ফাইবার) কমপক্ষে, আইটিইউ-টি সুপারিশ জি .657 এ 2 অনুসারে হবে এবং নিম্নরূপ হবে।

আইটেম	স্পেসিফিকেশন
ফাইবার টাইপ	একক মোড
ফাইবার উপাদান	ডোপড সিলিকা
মনোযোগ সহগ @ 1310 এনএম @ 1383nm @ 1490nm @ 1550 এনএম @ 1625nm কেবল গঠনের পরে @ 1310 এনএম @ 1550 এনএম	≤ 0.36 ডিবি/কিমি ≤ 0.36 ডিবি/কিমি ≤ 0.25 ডিবি/কিমি ≤ 0.22 ডিবি/কিমি ≤ 0.25 ডিবি/কিমি ≤ 0.36 ডিবি/কিমি ≤ 0.22 ডিবি/কিমি
তারের কাট-অফ তরঙ্গদৈর্ঘ্য	≤ 1260 এনএম
শূন্য-বিতরণ তরঙ্গদৈর্ঘ্য	1300 ~ 1324 এনএম
শূন্য-বিতরণ ope াল	≤ 0.092 পিএস/(এনএম 2.km)
পিএমডি @ 1550 এনএম	≤0.1 পিএস/কিমি 1/2
ক্রোমাটিক বিচ্ছুরণ @ 1285 ~ 1330 এনএম @ 1271 ~ 1360 এনএম @ 1550 এনএম @ 1625 এনএম	≤3 পিএস/(এনএম। কিমি) ≤5.3 পিএস/(এনএম। কিমি) ≤18.0 পিএস/(এনএম। কিমি) ≤22 পিএস/(এনএম। কিমি)
মোড ফিল্ড ব্যাস @ 1310 এনএম	8.5-9.3um
কোর / ক্লেড ঘনত্বের ত্রুটি	≤ 0.5 এক
ক্ল্যাডিং ব্যাস	125.0 ± 0.7 এক
ক্ল্যাডিং অ-সিরকুলারিটি	≤5%
প্রাথমিক লেপ ব্যাস	242 ± 7 এক
কেন্দ্রীভূততা প্রাথমিক আবরণ / আবরণ	≤10 µm
আবরণ অবৈধতা	≤0.7%
তারের বাঁকানো ক্ষতির সাথে মনোযোগ 1 টার্ন 1 ম্যান্ড্রেল 7.5 মিমি 10 টার্ন 1 ম্যান্ড্রেল 15 মিমি	1550nm ≤ δ 0.10 ডিবি/কিমি 1550nm ≤ Δ 0.03 ডিবি/কিমি
