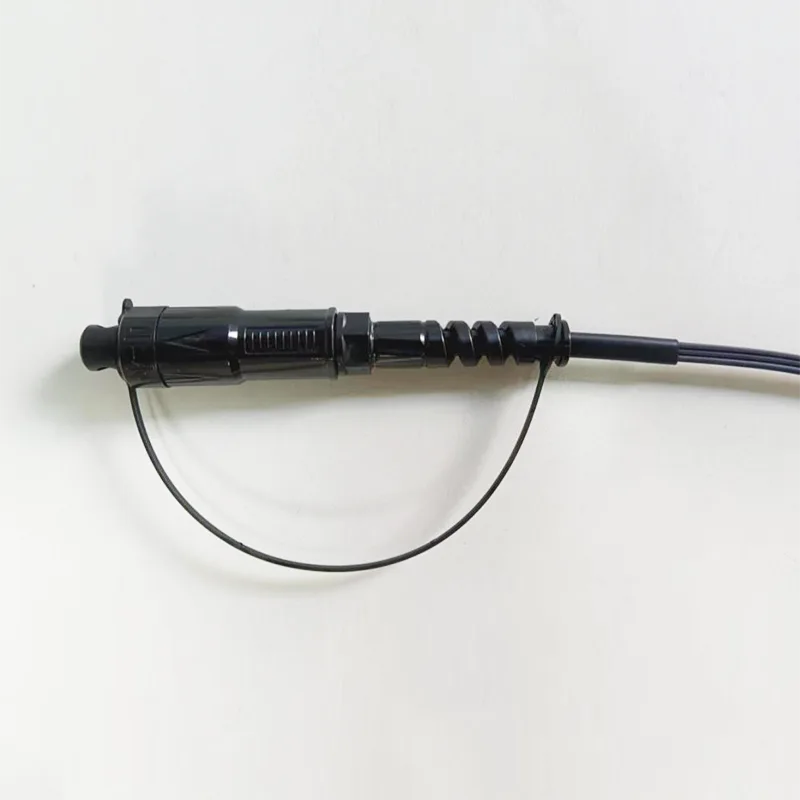

5x2 মিমি ওয়াটারপ্রুফ ড্রপ কেবল এইচ অপটিক এসসি/এপিসি সংযোগকারী অপটিকাল ফাইবার পিগটেল

আবেদন:● এফটিটিএক্স/এফটিটিএইচ সিস্টেম● ইথারনেট অ্যাপ্লিকেশন● সিএটিভি লিঙ্কগুলি● অপটিক্যাল সিগন্যাল বিতরণ● প্যাসিভ অপটিকাল নেটওয়ার্ক (পিওএন)● ব্যাকবোন, অনুভূমিক এবং রাইজার অ্যাপ্লিকেশনগুলি● প্রাকমলিত ড্রপ টার্মিনাল বাক্সগুলি● বহিরঙ্গন অঞ্চল; কঠোর পরিবেশবৈশিষ্ট্য:● কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষত......

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

আবেদন:

● এফটিটিএক্স/এফটিটিএইচ সিস্টেম

● ইথারনেট অ্যাপ্লিকেশন

● সিএটিভি লিঙ্কগুলি

● অপটিক্যাল সিগন্যাল বিতরণ

● প্যাসিভ অপটিকাল নেটওয়ার্ক (পিওএন)

● ব্যাকবোন, অনুভূমিক এবং রাইজার অ্যাপ্লিকেশনগুলি

● প্রাকমলিত ড্রপ টার্মিনাল বাক্সগুলি

● বহিরঙ্গন অঞ্চল; কঠোর পরিবেশ

বৈশিষ্ট্য:

● কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি।

Ret পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতায় ভাল।

● 100% সন্নিবেশ, রিটার্ন ক্ষতি, শেষ মুখ এবং।

● হস্তক্ষেপ পরিদর্শন।

● দুর্দান্ত যান্ত্রিক ধৈর্য।

Tele টেলকার্ডিয়া জিআর -326-কোরের সাথে সম্মতি।

Opp অপটিক্যাল ক্যাবলিং পরিচালনায় উচ্চ কার্যকারিতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

● দ্রুত এবং সহজ ইনস্টলেশন এবং পুনর্গঠন।

● সাধারণ হ্যান্ডলিং, বিশেষ সরঞ্জামের প্রয়োজন নেই।

● আইপি 68 ওয়াটারপ্রুফ।

প্রযুক্তিগত স্পেসিফিকেশন:

নির্মাণ	ইউনিট	বিবরণ
ফাইবার গণনা		সিমপ্লেক্স
তরঙ্গদৈর্ঘ্য	এনএম	1310/1550
সন্নিবেশ ক্ষতি	ডিবি	≤0.30
ক্ষতি	ডিবি	≥ 60
সংযোগের ধরণ		এসসি/এপিসি
ফেরুল		সিরামিক
সংযোগ চক্র		500
তারের জ্যাকেট রঙ		কালো
তারের বাইরের ব্যাস	মিমি	（5.2x2.0）± 0.2 মিমি （3.0x2.0）± 0.2 মিমি (মেসেঞ্জার ছাড়াই)
ফাইবার মোড		একক মোড: G657A2
কেবল জ্যাকেট উপাদান		Lszh
তারের ওজন	কেজি/কিমি	20 ± 3
মুদ্রণ সামগ্রী		কাস্টমাইজযোগ্য

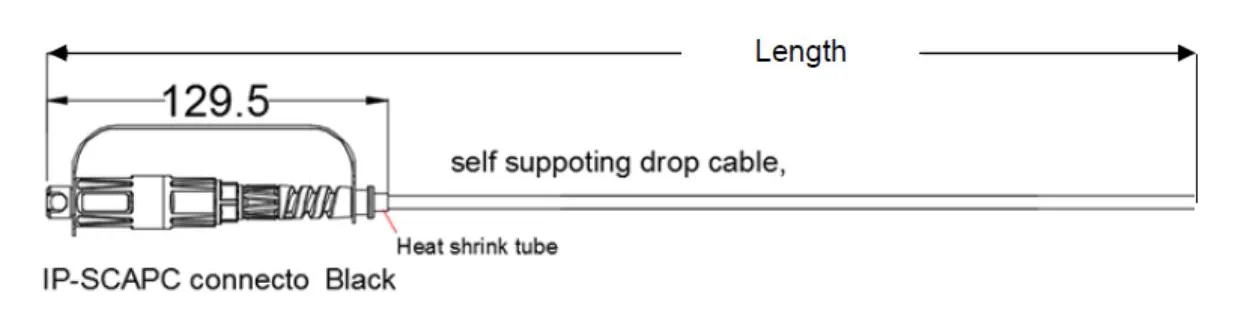

দৈর্ঘ্য	m	100 বা কাস্টমাইজযোগ্য (সহনশীলতা: ± 0.5 মি)
সংযোগকারী প্রকার		ইনপুট: অ্যাকর্ড এইচ অপটিক এসসি/এপিসি
সংযোগকারী প্রকার		আউটপুট: সংযোগকারী ছাড়া
ট্র্যাকশন (এর মধ্যে অক্ষ কেবল এবং সংযোগকারী)	N	100
জলরোধী গ্রেড		আইপি 68
অপারেটিং তাপমাত্রা	℃	-20 ° C ~ +65 ℃ ℃
স্টোরেজ তাপমাত্রা	℃	-20 ° C ~ +65 ℃ ℃

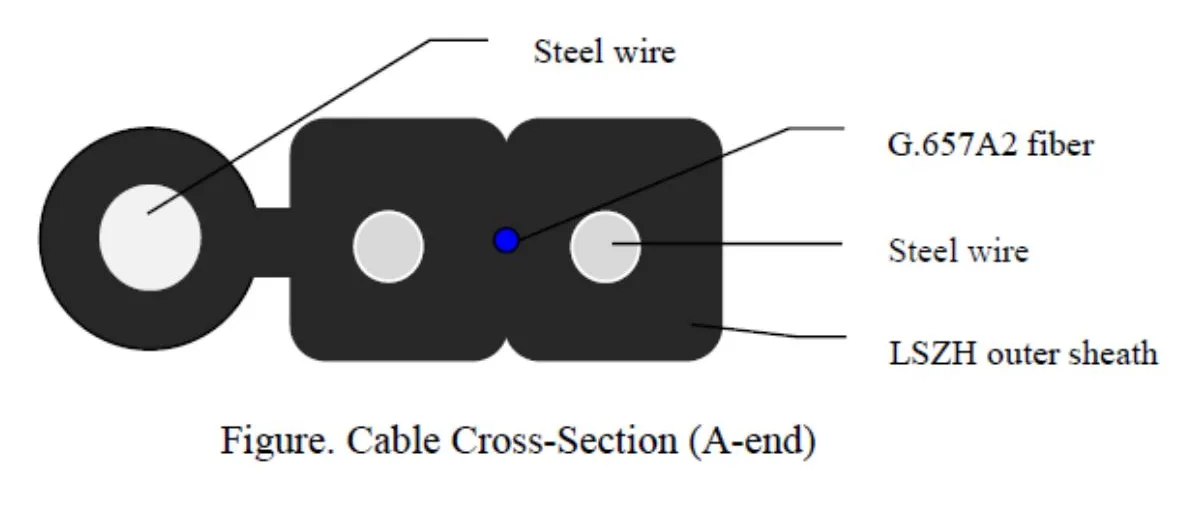

তারের কাঠামো:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

অপটিকাল ফাইবার	প্রকার	জি -657 এ 2।
	নং ফাইবার	1
	রঙ	নীল
বাইরের শিথ	মাত্রা	（5.2x2.0）± 0.2 মিমি （3.0x2.0）± 0.2 মিমি (মেসেঞ্জার ছাড়াই)
	উপাদান	Lszh
	রঙ	কালো
ইস্পাত শক্তি সদস্য	মেটেরিয়া	ইস্পাত তারের
ইস্পাত শক্তি সদস্য	ব্যাস	0.45 মিমি
ইস্পাত স্ব শক্তি সদস্য	মেটেরিয়া	ইস্পাত তারের
ইস্পাত স্ব শক্তি সদস্য	ব্যাস	1.2 মিমি
ওজন		20 ± 3 কেজি/কিমি
টাইল (এন)		দীর্ঘমেয়াদী: 300n স্বল্প মেয়াদ: 600 এন
ক্রাশ		1000n/10 সেমি
মিনিট বাঁকানো ব্যাসার্ধ		15 এক্সডি (স্ট্যাটিক); 30 এক্সডি (গতিশীল)
তাপমাত্রা ব্যাপ্তি		-20 ° C থেকে +65 ° C

ফাইবার বৈশিষ্ট্য:

তারের ফাইবারের সমস্ত বৈশিষ্ট্য (সমাপ্ত কেবলের ফাইবার) কমপক্ষে, আইটিইউ-টি সুপারিশ জি .657 এ 2 অনুসারে হবে এবং নিম্নরূপ হবে।

প্যারামিটার		স্পেসিফিকেশন
মনোযোগ সহগ	@ 1310 এনএম @ 1383 এনএম @ 1550 এনএম @ 1625 এনএম	≤ 0.36 ডিবি/কিমি ≤ 0.36 ডিবি/কিমি ≤ 0.22 ডিবি/কিমি ≤ 0.24 ডিবি/কিমি
মনোযোগ (তারের পরে)	@1310nm	≤0.40db/কিমি
	@1550nm	≤0.30db/কিমি
1310nm এ মনোযোগের অভিন্নতা		.0.05 ডিবি
1550nm এ মনোযোগের অভিন্নতা		.0.05 ডিবি
তারের কাট-অফ তরঙ্গদৈর্ঘ্য (λcc)		≤ 1260 এনএম
শূন্য-বিতরণ তরঙ্গদৈর্ঘ্য		1300 ~ 1324 এনএম
শূন্য-বিতরণ ope াল		≤ 0.092 পিএস/(এনএম^2.km)
1288nm ~ 1339nm এ বিচ্ছুরণের পরম মান		≤3.5ps/(এনএম · কিমি)
1271nm ~ 1360nm এ বিচ্ছুরণের পরম মান		≤5.3ps/(এনএম · কিমি)
1550nm এ বিচ্ছুরণ		≤18ps/(এনএম · কিমি)
1625nm এ বিচ্ছুরণ		≤23ps/(এনএম · কিমি)
মোড ফিল্ড ব্যাস (এমএফডি) 1310nm এ		8.60 ± 0.4 মিমি
1550nm এ মোড ফিল্ড ব্যাস (এমএফডি)		9.4-10.4 মিমি
মেরুকরণ মোড বিচ্ছুরণ (পিএমডি) ফাইবার		.10.125ps/কিমি^1/2
মেরুকরণ মোড বিচ্ছুরণ (পিএমডি) কেবল		≤0.200ps/কিমি^1/2
পিএমডি সহগ	M	20 কেবল
	Q	0.01%
	পিএমডিকিউ	.0.20ps/কিমি^1/2
জ্যামিতিক বৈশিষ্ট্য
ক্ল্যাডিং ব্যাস		125 ± 0.8 মিমি
ক্ল্যাডিং অ-সিরকুলারিটি		≤1.0%
কোর/ক্ল্যাডিং ঘনত্ব ত্রুটি		.80.8 মিমি
লেপ সহ ফাইবার ব্যাস (আনকোলড)		245 ± 10μm
লেপ সহ ফাইবার ব্যাস (রঙিন)		250 ± 10μm
ক্ল্যাডিং/লেপ ঘনত্বের ত্রুটি		≤12.0 মিমি
উত্তেজনা পরীক্ষা		100 কেপিএসআই বা 0.69 জিপিএ
লেপ অপসারণ (এন)		1.0 ～ 9.0
যান্ত্রিক বৈশিষ্ট্য
1550nm এ ম্যাক্রোবেন্ড লোকসান	R = 15 মিমি, 10 টার্ন	≤0.03db
	R = 10 মিমি, 1 টার্ন	.0.10 ডিবি
	আর = 7.5 মিমি, 1 টার্ন	.50.5 ডিবি
1625nm এ ম্যাক্রোবেন্ড লোকসান	R = 15 মিমি, 10 টার্ন	.0.10 ডিবি
	R = 10 মিমি, 1 টার্ন	.0.20 ডিবি
	আর = 7.5 মিমি, 1 টার্ন	.1.0 ডিবি
