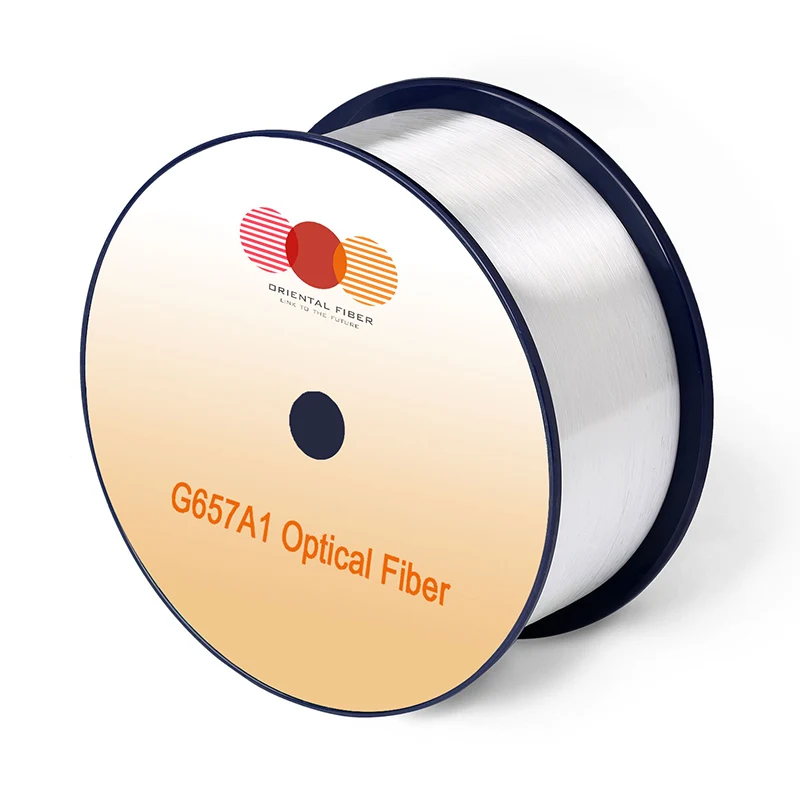

একক-মোড অপটিকাল ফাইবার জি .657.A1

বৈশিষ্ট্য

শর্তাবলী

নির্দিষ্ট মান

ইউনিট

অপটিক্যাল বৈশিষ্ট্য

মনোযোগ

1310nm

≤0.35

[ডিবি/কিমি]

1383nm (এইচ 2-এজেজির পরে)

≤0.35

[ডিবি/কিমি]

1460nm

.20.25

[ডিবি/কিমি]

1550nm

.20.21

[ডিবি/কিমি]

1625nm

.20.23

[ডিবি/কিমি]

মনোযোগ বনাম তরঙ্গদৈর্ঘ্য

সর্বোচ্চ α di ff erence

1285-1330nm, 1310nm এর প্রসঙ্গে

≤0.03

[ডিবি/কিমি]

1525-1575nm, 1550nm এর প্রসঙ্গে

.0.02

[ডিবি/কিমি]

ছড়িয়ে ছিটিয়ে থাকা কোয়ে

1285-1340nm

-3.5 থেকে 3.5

[পিএস/(এনএম · কিমি)]

1550nm

≤18

[পিএস/(এনএম · কিমি)]

1625nm

≤22

[পিএস/(এনএম · কিমি)]

জিরো বিচ্ছুরণ তরঙ্গদৈর্ঘ্য (λ0)

-

1300-1324

[এনএম]

জিরো বিচ্ছুরণ ope াল (এস 0)

-

≤0.092

[পিএস/(এনএম 2 · কিমি)]

সাধারণ মান

-

0.086

[পিএস/(এনএম 2 · কিমি)]

পিএমডি

সর্বাধিক পৃথক ফাইবার

-

≤0.1

[PS/√km]

লিঙ্ক ডিজাইনের মান (এম = 20 ， কিউ = 0.01%)

(এম = 20 ， কিউ = 0.01%)

-

≤0.06

[PS/√km]

সাধারণ মান

-

0.04

[PS/√km]

ক্যাবল কাটো ff তরঙ্গদৈর্ঘ্য (λcc)

-

≤1260

[এনএম]

মোড ফিল্ড ব্যাস (এমএফডি)

1310nm

8.4-9.2

[μm]

1550nm

9.3-10.3

[μm]

রিফ্রাকশন এর ই ff পরিবেশগত গোষ্ঠী সূচক (NE ff)

1310nm

1.466

-

1550nm

1.467

-

পয়েন্ট বিচ্ছিন্নতা

1310nm

≤0.05

[ডিবি]

1550nm

≤0.05

[ডিবি]

জ্যামিতিক বৈশিষ্ট্য

ক্ল্যাডিং ব্যাস

-

125.0 ± 0.7

[μm]

ক্ল্যাডিং অ-সিরকুলারিটি

-

≤0.7

[%]

লেপ ব্যাস

-

235-245

[μm]

লেপ-ক্লেডিং ঘনত্বের ত্রুটি

-

≤12.0

[μm]

আবরণ অবশল

-

≤6.0

[%]

কোর-ক্লেডিং ঘনত্বের ত্রুটি

-

≤0.5

[μm]

কার্ল (ব্যাসার্ধ)

-

≥4

[এম]

বিতরণ দৈর্ঘ্য

-

50.4 পর্যন্ত

[কিমি/রিল]

পরিবেশগত বৈশিষ্ট্য

1310nm, 1550nm এবং 1625nm

তাপমাত্রা নির্ভরতা প্ররোচিত মনোযোগ

-60 ℃ থেকে +85 ℃ ℃

≤0.05

[ডিবি/কিমি]

তাপমাত্রা-হামিডিটি সাইক্লিং প্ররোচিত মনোযোগ

-10 ° C থেকে +85 ° C, 98% RH

≤0.05

[ডিবি/কিমি]

ওয়াটারসাক নির্ভরতা প্ররোচিত মনোযোগ

23 ডিগ্রি সেন্টিগ্রেড, 30 দিনের জন্য

≤0.05

[ডিবি/কিমি]

স্যাঁতসেঁতে তাপ নির্ভরতা প্ররোচিত মনোযোগ

85 ডিগ্রি সেন্টিগ্রেড এবং 85% আরএইচ, 30 দিনের জন্য

≤0.05

[ডিবি/কিমি]

শুকনো তাপ বয়স

85 ℃, 30 দিনের জন্য

≤0.05

[ডিবি/কিমি]

যান্ত্রিক স্পেসিফিকেশন

প্রুফ টেস্ট

-

≥9.0

[এন]

-

≥1.0

[%]

-

≥100

[কেপিএসআই]

-

-

-

ম্যাক্রো-বেন্ড প্ররোচিত ক্ষতি

10 15 মিমি ব্যাসার্ধের একটি ম্যান্ড্রেলকে ঘুরিয়ে দেয়

1550nm

.20.25

[ডিবি]

15 মিমি ব্যাসার্ধের একটি ম্যান্ড্রেলকে 10 টি ঘুরিয়ে দেয়

1625nm

≤1.0

[ডিবি]

1 10 মিমি ব্যাসার্ধের একটি ম্যান্ড্রেল ঘুরিয়ে ঘুরিয়ে দিন

1550nm

≤0.75

[ডিবি]

1 10 মিমি ব্যাসার্ধের একটি ম্যান্ড্রেল ঘুরিয়ে ঘুরিয়ে দিন

1625nm

≤1.5

[ডিবি]

লেপ স্ট্রিপ ফোর্স

সাধারণ গড় শক্তি

1.5

[এন]

পিক ফোর্স

1.3-8.9

[এন]

গতিশীল ক্লান্তি প্যারামিটার (এনডি)

-

≥20

-
