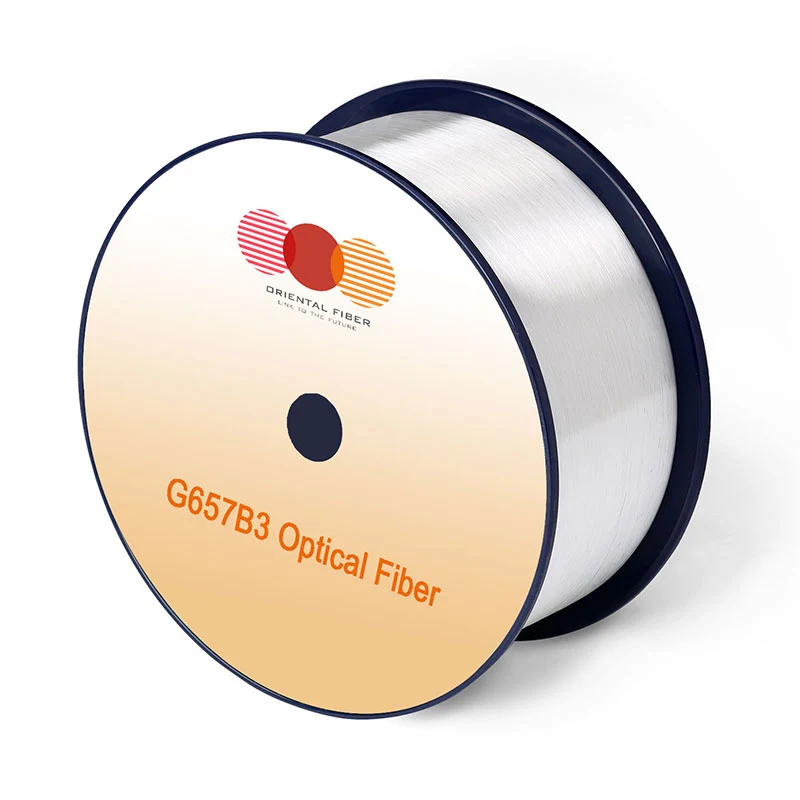

একক-মোড অপটিকাল ফাইবার জি .657.B3

বৈশিষ্ট্য

শর্তাবলী

স্পেসি fi এড মান

ইউনিট

অপটিক্যাল বৈশিষ্ট্য

মনোযোগ

1310nm

≤0.35

[ডিবি/কিমি]

1383nm H এইচ 2-এজিং পরে）

≤0.35

[ডিবি/কিমি]

1550nm

.20.21

[ডিবি/কিমি]

1625nm

.20.23

[ডিবি/কিমি]

মনোযোগ বনাম তরঙ্গদৈর্ঘ্য

সর্বোচ্চ α di ff erence

1285-1330nm, ইন 1310nm এর রেফারেন্স

≤0.03

[ডিবি/কিমি]

1525-1575nm, ইন 1550nm এর রেফারেন্স

.0.02

[ডিবি/কিমি]

শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য (λ0)

-

1300-1324

[এনএম]

শূন্য বিচ্ছুরণ ope াল (এস 0)

-

≤0.092

[পিএস/(এনএম 2 · কিমি)]

পিএমডি

সর্বাধিক স্বতন্ত্র ফাইবার

-

≤0.1

[PS/√km]

লিঙ্ক ডিজাইনের মান （এম = 20 ， কিউ = 0.01%)

-

≤0.06

[PS/√km]

সাধারণ মান

-

0.04

[PS/√km]

কেবল কাটো ff তরঙ্গদৈর্ঘ্য (λcc)

-

≤1260

[এনএম]

মোড ক্ষেত্রের ব্যাস （এমএফডি）

1310nm

8.2-9.0

[μm]

1550nm

9.1-10.1

[μm]

E ff ecective গ্রুপ ইনডেক্স অফ রিফ্রাকশন （নে ff）

1310nm

1.468

-

1550nm

1.469

-

পয়েন্ট বিচ্ছিন্নতা

1310nm

≤0.05

[ডিবি]

1550nm

≤0.05

[ডিবি]

জ্যামিতিক বৈশিষ্ট্য

ক্ল্যাডিং ব্যাস

-

125.0 ± 0.7

[μm]

ক্ল্যাডিং অ-সার্কুলারিটি

-

≤0.7

[%]

আবরণ ব্যাস

-

235-245

[μm]

লেপ-ক্লেডিং ঘনত্ব ত্রুটি

-

≤12.0

[μm]

আবরণ অ-সার্কুলারিটি

-

≤6.0

[%]

কোর-ক্লেডিং ঘনত্ব ত্রুটি

-

≤0.5

[μm]

কার্ল (ব্যাসার্ধ)

-

≥4

[এম]

বিতরণ দৈর্ঘ্য

-

আপ থেকে 25.2

[কিমি/রিল]

পরিবেশগত বৈশিষ্ট্য

1310nm, 1550nm এবং 1625nm

তাপমাত্রা নির্ভরতা প্ররোচিত মনোযোগ

-60 ℃ থেকে +85 ℃ ℃

≤0.05

[ডিবি/কিমি]

তাপমাত্রা-হিউডিটি সাইক্লিং প্ররোচিত মনোযোগ

-10 ° C। থেকে +85 ডিগ্রি সেন্টিগ্রেড, 98% আরএইচ

≤0.05

[ডিবি/কিমি]

ওয়াটারসাক নির্ভরতা প্ররোচিত মনোযোগ

30 দিনের জন্য 23 ডিগ্রি সেন্টিগ্রেড

≤0.05

[ডিবি/কিমি]

স্যাঁতসেঁতে তাপ নির্ভরতা প্ররোচিত মনোযোগ

85 ডিগ্রি সেন্টিগ্রেড এবং 85% আরএইচ ， এর জন্য 30 দিন

≤0.05

[ডিবি/কিমি]

শুকনো তাপ বয়স বাড়ানো

85 ℃ 30 30 দিনের জন্য

≤0.05

[ডিবি/কিমি]

যান্ত্রিক স্পেসি fi কেশন

প্রমাণ পরীক্ষা

-

≥9.0

[এন]

-

≥1.0

[%]

-

≥100

[কেপিএসআই]

ম্যাক্রো-বেন্ড প্ররোচিত ক্ষতি

1 এর একটি ম্যান্ড্রেল ঘুরিয়ে দিন 10 মিমি ব্যাসার্ধ

1550nm

≤0.03

[ডিবি]

1 10 মিমি ব্যাসার্ধের একটি ম্যান্ড্রেল ঘুরিয়ে ঘুরিয়ে দিন

1625nm

≤0.1

[ডিবি]

1 7.5 মিমি ব্যাসার্ধের একটি ম্যান্ড্রেল ঘুরিয়ে দিন

1550nm

≤0.08

[ডিবি]

1 এর একটি ম্যান্ড্রেল ঘুরিয়ে দিন 7.5 মিমি ব্যাসার্ধ

1625nm

.20.25

[ডিবি]

1 5 মিমি ব্যাসার্ধের একটি ম্যান্ড্রেল ঘুরিয়ে দেয়

1550nm

≤0.15

[ডিবি]

1 5 মিমি ব্যাসার্ধের একটি ম্যান্ড্রেল ঘুরিয়ে দেয়

1625nm

≤0.45

[ডিবি]

আবরণ স্ট্রিপ ফোর্স

সাধারণ গড় শক্তি

1.5

[এন]

শিখর শক্তি

1.3-8.9

[এন]

গতিশীল ক্লান্তি প্যারামিটার (এনডি)

-

≥20

-
