112 124 পিএলসি স্প্লিটার

1x12/1 × 24 পিএলসি স্প্লিটার স্টিল টিউব প্যাকেজ 60x12x4 এবং 80x20x4 মিমি, 900μm আলগা টিউব 1.0+0.1/-0m, এসসি/এপিসি সংযোগকারী সহ।পারফরম্যান্স স্পেসিফিকেশন:প্যারামিটারপ্রতীকস্পেসিফিকেশনইউনিটচ্যানেল নম্বরCh1 × 121 × 24অপারেশন তরঙ্গদৈর্ঘ্য1260 ~ 1650এনএমতরঙ্গদৈর্ঘ্য পরীক্ষা1310/1550এনএমবর্......

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

1x12/1 × 24 পিএলসি স্প্লিটার স্টিল টিউব প্যাকেজ 60x12x4 এবং 80x20x4 মিমি, 900μm আলগা টিউব 1.0+0.1/-0m, এসসি/এপিসি সংযোগকারী সহ।

পারফরম্যান্স স্পেসিফিকেশন:

প্যারামিটার	প্রতীক	স্পেসিফিকেশন		ইউনিট
চ্যানেল নম্বর	Ch	1 × 12	1 × 24
অপারেশন তরঙ্গদৈর্ঘ্য		1260 ~ 1650		এনএম
তরঙ্গদৈর্ঘ্য পরীক্ষা		1310/1550		এনএম
বর্ণালী অনুপাত		8.333%	4.166%	%
সন্নিবেশ ক্ষতি 1	Il	≤12.5	≤16.0	ডিবি
অভিন্নতা	ইউনি	.21.2	≤1.6	ডিবি
মেরুকরণ নির্ভর ক্ষতি	পিডিএল	≤0.35	≤0.40	ডিবি
ক্ষতি	আরএল	≥55		ডিবি
নির্দেশিকা 2	দির	≥55		ডিবি
ইনপুট অপটিক শক্তি	P	100		মেগাওয়াট
ফাইবার টাইপ		আইটিইউ-টি জি 657 এ 1 ফাইবার
পিগটেল টাইপ		সমস্ত বন্দর ： সাদা 900μm আলগা টিউব
ইনপুট দৈর্ঘ্য		1.0 +0.1/-0		m
আউটপুট দৈর্ঘ্য		1.0 +0.1/-0		m
সংযোগকারী		সমস্ত পোর্ট ： এসসি/এপিসি
তারের চিহ্ন		1x12 পিএলসি ： ইন 、 1、2…… 11 、 12 1x24 পিএলসি ： ইন 、 1、2…… 23 、 24
প্যাকেজ মাত্রা (l) × (ডাব্লু) × (এইচ)	পিকেজি	1x12 পিএলসি ： 60x12x4 1x24 পিএলসি ： 80x20x6		মিমি
অপারেশন তাপমাত্রা	শীর্ষ	-40 ~ +85		℃
স্টোরেজ তাপমাত্রা	Tst	-40 ~ +85		℃

*নোট: 1। সমস্ত সন্নিবেশ ক্ষতির মানগুলির মধ্যে সংযোগকারীটির ক্ষতি অন্তর্ভুক্ত রয়েছে।

স্কেচ মানচিত্র:

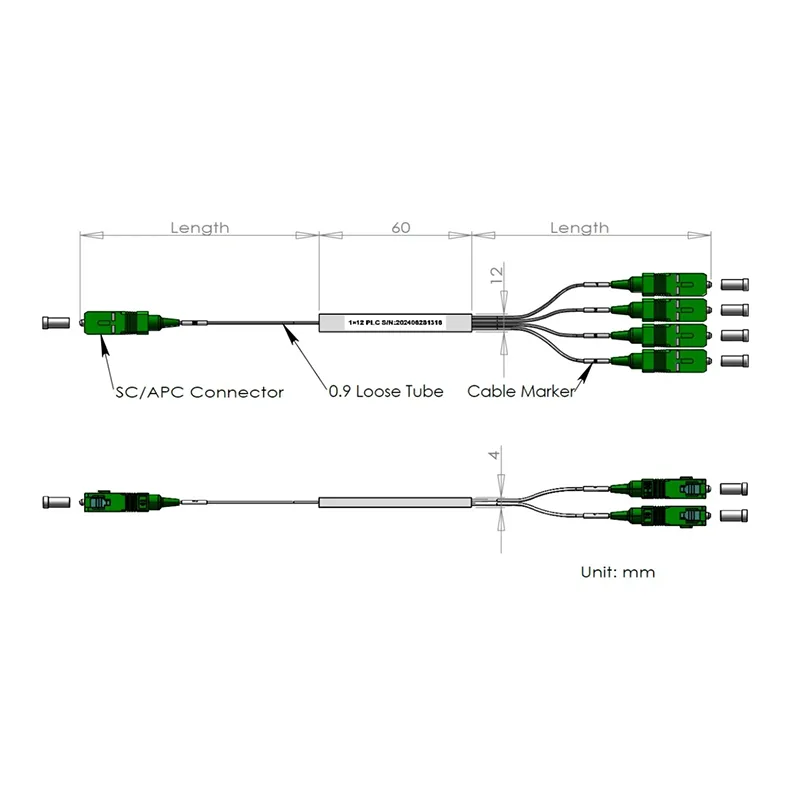

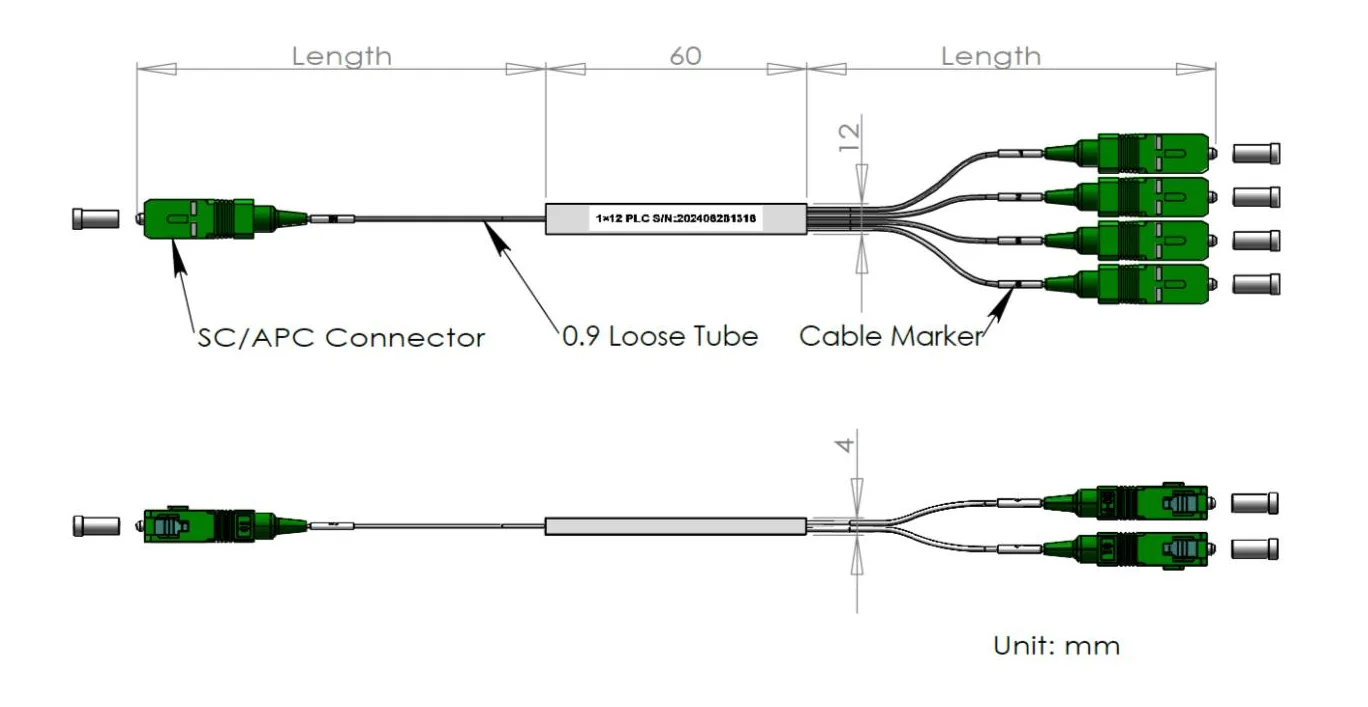

1x12 পিএলসি স্প্লিটার

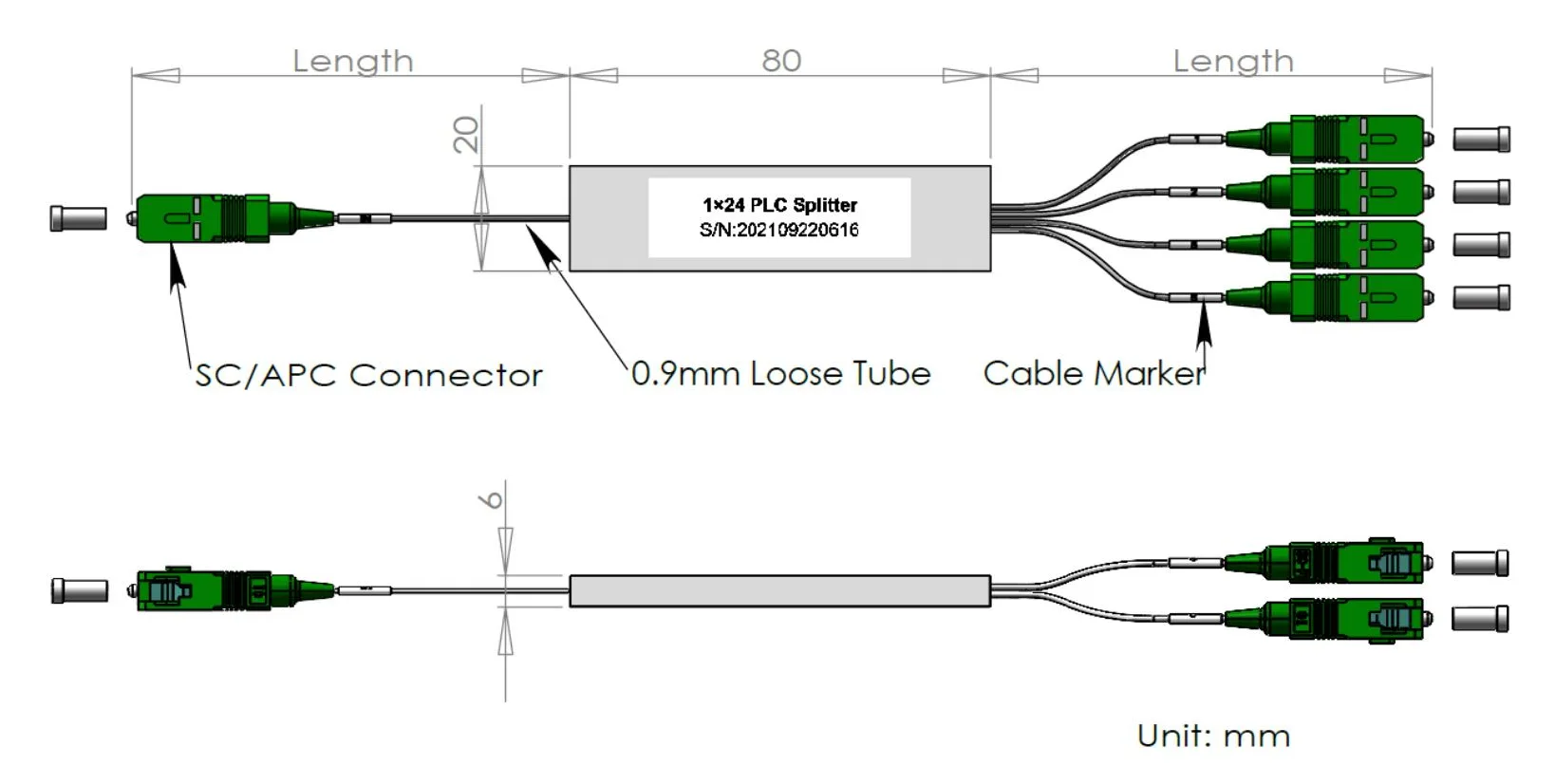

1x24 পিএলসি স্প্লিটার

পরীক্ষার প্রতিবেদন:

1। প্যাকেজিংয়ে অন্তর্ভুক্ত করার জন্য সঠিক মানগুলির সাথে পরীক্ষার প্রতিবেদন।

উদাহরণ প্রতিবেদন: 1x12 মিনি 0.9 মিমি পিএলসি স্প্লিটার ডেটা শীট

অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম)	1260-1650	পরিদর্শন তারিখ	2024/11/30
পি/এন:	1x12-0.9-ইন 1.0 মি-আউট 1.0 এম-স্ক্যাপসি	পাপ:	21113000001
ফাইবার টাইপ	G657a2	ফাইবার দৈর্ঘ্য (এম)	In প্রিয়তম/আউট> 1.0 মি
সংযোগকারী প্রকার	এসসিআইএপিসি	প্যাকেজ মাত্রা (মিমি)	60x12x4
স্টোরেজ তাপমাত্রা	-40 ~+85 ℃ ℃	অপারেটিং তাপমাত্রা	-40 ~+85 ℃ ℃

ltem	(ডিবি)		পিডিএল (ডিবি)		আরএল (ডিবি)
তরঙ্গদৈর্ঘ্য (এনএম)	@1310	@1550	@1310	@1550	@1310	@1550
স্পেস।	সর্বোচ্চ .12.50		সর্বোচ্চ .0.35		≥55
বন্দর 1	12.43	12.38	0.14	0.07	পাস	পাস
বন্দর 2	12.24	12.35	0.16	0.06	পাস	পাস
বন্দর 3	12.22	12.20	0.12	0.07	পাস	পাস
বন্দর 4	12.30	12.24	0.04	0.04	পাস	পাস
বন্দর 5	12.24	12.25	0.11	0.05	পাস	পাস
বন্দর 6	12.35	12.29	0.11	0.01	পাস	পাস
বন্দর 7	12.42	12.44	0.21	0.11	পাস	পাস
বন্দর 8	12.23	12.18	0.11	0.01	পাস	পাস
বন্দর 9	12.27	12.19	0.21	0.10	পাস	পাস
বন্দর 10	12.38	12.17	0.02	0.04	পাস	পাস
পোর্ট 11	12.29	12.21	0.11	0.06	পাস	পাস
বন্দর 12	12.42	12.27	0.08	0.07	পাস	পাস
ইনপুট	না				না
সর্বোচ্চ	12.43	12.44	0.21	0.11	এন/এ
মিনিট	12.22	12.18	0.04	0.01	এন/এ
গড়	12.30	12.29	0.13	0.05	না
অভিন্নতা (.80.8 ডিবি)	0.21	0.27	নির্দেশিকা (ডিবি)		> 55
