ইউনি টিউব নন-ধাতব 73 চাদর হালকা ওজনের আলো অ্যান্টি-রডেন্ট ফাইবার অপটিক কেবল

ইউনি টিউব নন-ধাতব 73৩ শিথ লাইট-ওজন আলো অ্যান্টি-রোডেন্ট ফাইবার অপটিক কেবলের কাঠামো হ'ল একক-মোড অপটিক্যাল ফাইবার বা মাল্টি-মোড অপটিক্যাল ফাইবারকে উচ্চ মডুলাস পলিয়েস্টার উপাদান দিয়ে তৈরি একটি আলগা টিউবটিতে রাখা হয় এবং টিউবটি জলরোধী যৌগ দিয়ে পূর্ণ হয়। অপটিকাল কেবলের জলরোধী কার্যকারিতা নিশ্চিত করতে জল-ব্লকিং উপাদান আলগা টিউবে যুক্ত করা হয়। আলগা টিউবটি এফআরপি রড দিয়ে আবৃত থাকে এবং পলিথিলিন অভ্যন্তরীণ শিটের একটি স্তর কেবল কোরে এক্সট্রুড করা হয়। এফআরপি বেল্টটি দ্রাঘিমাংশে মোড়ানো হওয়ার পরে, একটি পলিথিলিন বাইরের শীট একটি কেবল গঠনের জন্য এক্সট্রুড করা হয়।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

বৈশিষ্ট্য

ভাল যান্ত্রিক এবং তাপমাত্রার বৈশিষ্ট্য

ভাল হাইড্রোলাইসিস প্রতিরোধ এবং উচ্চ শক্তি

বিশেষ টিউব ফিলিং যৌগটি ফাইবারের একটি সমালোচনামূলক সুরক্ষা নিশ্চিত করে

ভাল পার্শ্বীয় চাপ প্রতিরোধ এবং নরমতা

মোড়ানো এফআরপি তারের টেনসিল শক্তি নিশ্চিত করে এবং আলগা টিউবের জন্য ভাল সুরক্ষা সরবরাহ করে

মোড়ানো এফআরপি এবং এফআরপি টেপ আর্মারটি কেবলটিকে দুর্দান্ত রডেন্ট-প্রুফ পারফরম্যান্স করে তোলে

পলিথিলিন (পিই) চাদর ইউভি বিকিরণের প্রতি ভাল প্রতিরোধ রয়েছে

ছোট ব্যাস, হালকা ওজন এবং বন্ধুত্বপূর্ণ ইনস্টলেশন

মান

Gyqfxty73 কেবল স্ট্যান্ডার্ড ওয়াইডিটি 769-2010 পাশাপাশি আইইসি 60794-1 এর সাথে সম্মতি জানায়।

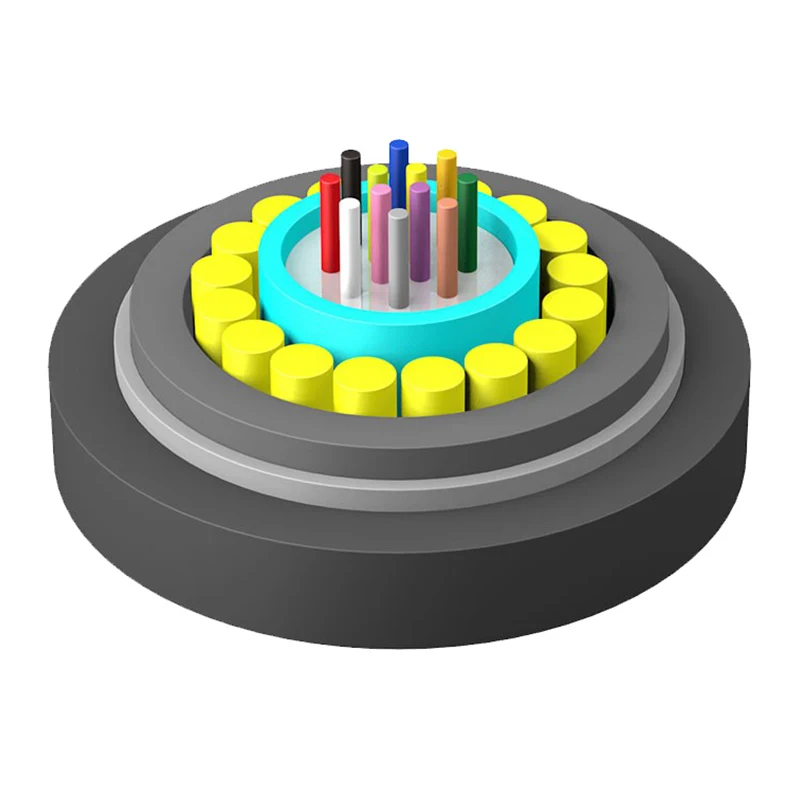

কাঠামো অঙ্কন

1. ফাইব্রে

2. টিউব ফিলিং যৌগ

3. লুজ টিউব

4.এফআরপি

5. ক্যাবল ফিলিং উপাদান

6.pe অভ্যন্তরীণ শীট

7. জল-ব্লকিং উপাদান

8.এফআরপি টেপ

9. পিই বাইরের শীট

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

প্রযুক্তিগত পরামিতি

কেবল টাইপ (2 টি তন্তু দ্বারা বৃদ্ধি)	ফাইবার গণনা	তারের ওজন (রেফ) (কেজি/কিমি)	টেনসিল শক্তি দীর্ঘ/স্বল্প মেয়াদ (এন)	ক্রাশ প্রতিরোধ দীর্ঘ/স্বল্প মেয়াদ (এন/100 মিমি)	বাঁকানো ব্যাসার্ধ স্থির/গতিশীল (মিমি)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10 /20 ডি
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

স্টোরেজ/অপারেটিং তাপমাত্রা: -40 ℃ -+70 ℃ ℃

অপটিক্যাল বৈশিষ্ট্য

ফাইবার টাইপ	মনোযোগ (+20 ℃)				ব্যান্ডউইথ		সংখ্যার অ্যাপারচার	তারের কাট-অফ তরঙ্গদৈর্ঘ্য λcc
ফাইবার টাইপ	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	সংখ্যার অ্যাপারচার	তারের কাট-অফ তরঙ্গদৈর্ঘ্য λcc
জি .652	---	---	.0.36 ডিবি/কিমি	.20.22db/কিমি	---	---	---	≤1260nm
জি .655	---	---	≤0.40db/কিমি	≤0.23db/কিমি	---	---	---	≤1450nm
50/125µm	≤3.3db/কিমি	.11.2db/কিমি	---	---	≥500MHz · কিমি	≥500MHz · কিমি	0.200 ± 0.015na	---
62.5/125µm	≤3.5DB/কিমি	.11.2db/কিমি	---	---	≥200MHz · কিমি	≥500MHz · কিমি	0.275 ± 0.015na	---

দ্রষ্টব্য:

ক। প্রত্যয় এক্সএন ফাইবার প্রকারকে বোঝায়

খ। ফাইবার এবং টিউবের রঙিন বিন্যাসগুলি রঙ সনাক্তকরণ টেবিলে নির্দিষ্ট করা হয়েছে

গ। ইউনি-টিউব নন-ধাতব 73৩ শিথ লাইট-ওজনের আলো অ্যান্টি-রডেন্ট ফাইবার অপটিক কেবল তারের রিলটি ভাল স্টেট রাখার জন্য 6 মাসেরও বেশি সময় ধরে বহিরঙ্গন পরিবেশে সঞ্চয় করা উচিত নয়
