কোন ধরণের ফাইবার অপটিক কেবলগুলি সাধারণত এফটিটিএইচ নির্মাণে ব্যবহৃত হয়?

এফটিটিএইচ (বাড়িতে ফাইবার) নির্মাণে, সাধারণত ব্যবহৃত ধরণের অপটিকাল কেবলগুলিতে মূলত প্রজাপতি-আকৃতির ড্রপ কেবল এবং তাদের ডেরাইভেটিভ স্ট্রাকচার অন্তর্ভুক্ত থাকে।

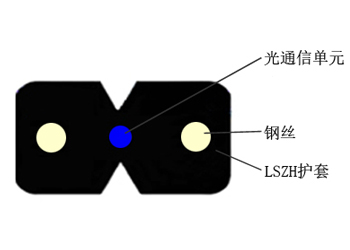

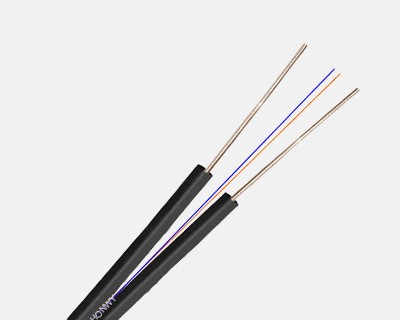

1। প্রজাপতি আকৃতির ড্রপ কেবল (জিজেএক্সএইচ)

কাঠামোগত বৈশিষ্ট্য:

অপটিকাল ফাইবারটি কেন্দ্রে স্থাপন করা হয় এবং দুটি সমান্তরাল ইস্পাত তারগুলি উভয় পক্ষেই শক্তিবৃদ্ধি উপাদান হিসাবে স্থাপন করা হয়। ক্রস বিভাগটি 8-আকৃতির, এবং অপটিকাল ফাইবার জ্যামিতিক কেন্দ্রে অবস্থিত।

অ্যাপ্লিকেশন দৃশ্য:

ওয়াল-মাউন্টড: ইনডোর এবং আউটডোর ওয়াল রাউটিংয়ের জন্য উপযুক্ত, শক্তিশালী বাঁকানো প্রতিরোধের সাথে এবং 20 মিমি হিসাবে ছোট একটি বাঁকানো ব্যাসার্ধ সহ।

পাইপ পাড়া: স্বল্প-দূরত্বের পাইপলাইন রাখার জন্য উপযুক্ত এবং সংকীর্ণ স্থানগুলির সাথে অভিযোজ্য।

সুবিধা:

কাঠামোটি কমপ্যাক্ট এবং টেনসিল শক্তি বেশি, যা এটিতে পদক্ষেপ নেওয়া লোকদের পার্শ্ব চাপ এবং নির্মাণের সময় টেনে নিয়ে যাওয়া শক্তি সহ্য করতে পারে।

এটি সাইটে সমাপ্ত করা সহজ এবং বিভিন্ন দ্রুত সংযোগকারীগুলির সাথে সামঞ্জস্যপূর্ণ।

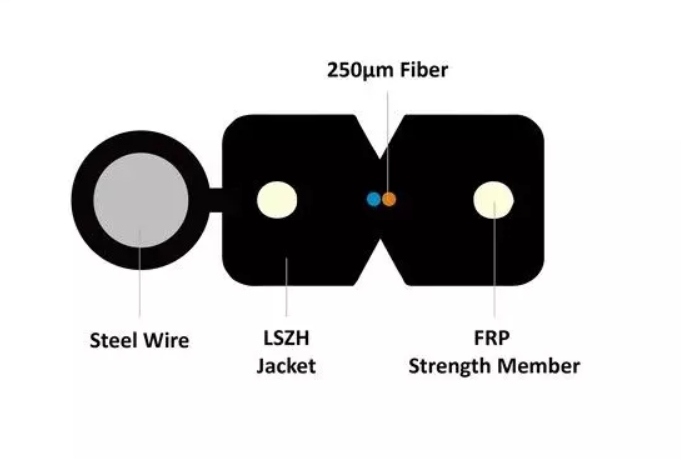

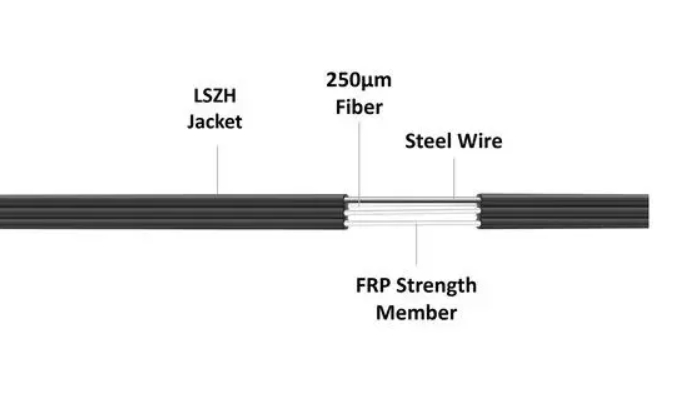

2। স্ব-সমর্থক প্রজাপতি আকৃতির ড্রুপ কেবল (জিজিক্সফচ)

কাঠামোগত বৈশিষ্ট্য:

একটি ইস্পাত তারের বা ইস্পাত দড়িটি একটি স্ব-সমর্থনকারী কাঠামো গঠনের জন্য একটি শক্তিশালী উপাদান হিসাবে সাধারণ প্রজাপতি অপটিক্যাল কেবলের বাইরের সাথে যুক্ত করা হয়।

অ্যাপ্লিকেশন দৃশ্য:

ওভারহেড লিড-ইন: বহিরঙ্গন খুঁটি থেকে অভ্যন্তরীণ অঞ্চলে ওভারহেড ওয়্যারিংয়ের জন্য উপযুক্ত। এটিতে উচ্চ প্রসার্য শক্তি রয়েছে এবং এটি 50 মিটার স্প্যান সহ্য করতে পারে।

পাইপলেস এনভায়রনমেন্ট: নির্মাণ প্রক্রিয়াটিকে সহজতর করে কোনও অতিরিক্ত ঝুলন্ত তারের প্রয়োজন নেই।

সুবিধা:

শক্তিশালী টেনসিল শক্তি বাহ্যিক বাহিনী থেকে ক্ষতির ঝুঁকি হ্রাস করে।

উচ্চ নির্মাণ দক্ষতা এবং শ্রম ব্যয় হ্রাস।

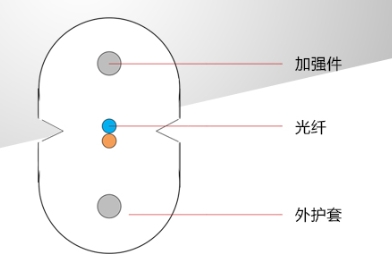

3। অদৃশ্য প্রজাপতি আকৃতির ড্রপ কেবল (জিজিক্স)

কাঠামোগত বৈশিষ্ট্য:

মাঝের অংশটি একটি একক-কোর টাইট-বাফারযুক্ত অপটিকাল ফাইবার (জি .657), যা একটি পাতলা বাইরের ব্যাসের সাথে একটি 0.9 মিমি স্বচ্ছ শীট দিয়ে আবৃত এবং সম্পূর্ণ স্বচ্ছ।

অ্যাপ্লিকেশন দৃশ্য:

বিল্ডিং বেসবোর্ডগুলি এবং দরজা এবং উইন্ডো আলংকারিক স্ট্রিপগুলির চারপাশে তারের রাখুন এবং আঠালো দিয়ে ঠিক করুন।

উচ্চ নান্দনিক প্রয়োজনীয়তা সহ স্থানগুলি: যেমন হোটেল, উচ্চ-প্রান্তের আবাস ইত্যাদি, যেখানে তারের গোপন করা দরকার।

সুবিধা

Visually concealed, does not affect interior decoration.

স্বচ্ছ কভারটি পরিধান-প্রতিরোধী এবং বিভিন্ন পরিবেশের সাথে অভিযোজ্য।

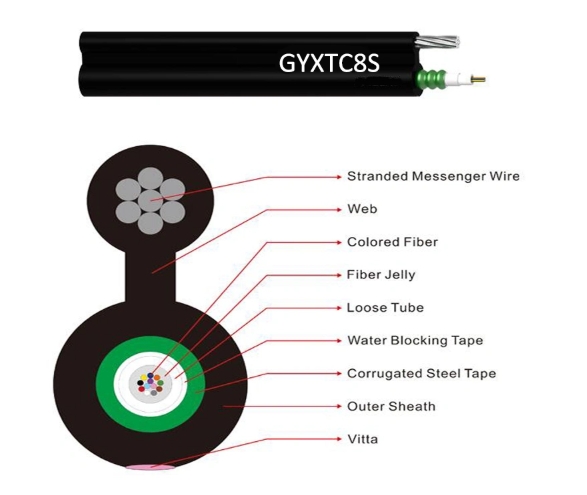

4। স্ব-সমর্থক 8 চিত্র তারের অপটিক কেবল (ওভারহেড টাইপ)

কাঠামোগত বৈশিষ্ট্য:

ধাতব সাসপেনশন তারের ইউনিটগুলি "8"-আকারের কাঠামো গঠনের জন্য চামড়া-লাইন অপটিক্যাল কেবলে যুক্ত করা হয়।

অ্যাপ্লিকেশন দৃশ্য:

আউটডোর ওভারহেড লিড-ইন: উচ্চ প্রসার্য শক্তি সহ বৈদ্যুতিক খুঁটি থেকে ব্যবহারকারী করিডোরগুলিতে ওভারহেড ওয়্যারিংয়ের জন্য উপযুক্ত।

উচ্চ স্প্যান প্রয়োজনীয়তার সাথে দৃশ্য: 50 মিটারেরও বেশি স্প্যানগুলি সহ্য করতে পারে এবং এর দৃ strong ় স্থিতিশীলতা রয়েছে।

সুবিধা:

টেনসিল পারফরম্যান্স উল্লেখযোগ্যভাবে উন্নত হয়েছে, অপটিকাল ফাইবার ভাঙ্গনের ঝুঁকি হ্রাস করে।

জটিল ভূখণ্ডে নির্মাণ এবং মানিয়ে নেওয়া সহজ।
