পণ্য

ইউনি-টিউব আলো-সশস্ত্র ফাইবার অপটিক কেবলের কাঠামো হ'ল 250μm অপটিক্যাল ফাইবারকে উচ্চ মডুলাস উপাদান দিয়ে তৈরি একটি আলগা টিউবটিতে রেখে দেওয়া হয় এবং আলগা টিউবটি জলরোধী যৌগে পূর্ণ হয়। আলগা টিউবটি দ্রাঘিমাংশীয়ভাবে ডাবল-পার্শ্বযুক্ত প্লাস্টিক-প্রলিপ্ত ইস্পাত বেল্ট (পিএসপি) এর একটি স্তর দিয়ে মোড়ানো হয় এবং অপটিকাল কেবলের কমপ্যাক্টনেস এবং জল-ব্লকিং পারফরম্যান্স নিশ্চিত করার জন্য স্টিল বেল্ট এবং আলগা টিউবের মধ্যে জল-ব্লকিং উপাদান যুক্ত করা হয়। দুটি সমান্তরাল ইস্পাত তারগুলি উভয় পক্ষের উপর স্থাপন করা হয় এবং তারপরে একটি পলিথিন শিট একটি কেবল গঠনের জন্য এক্সট্রুড হয়।

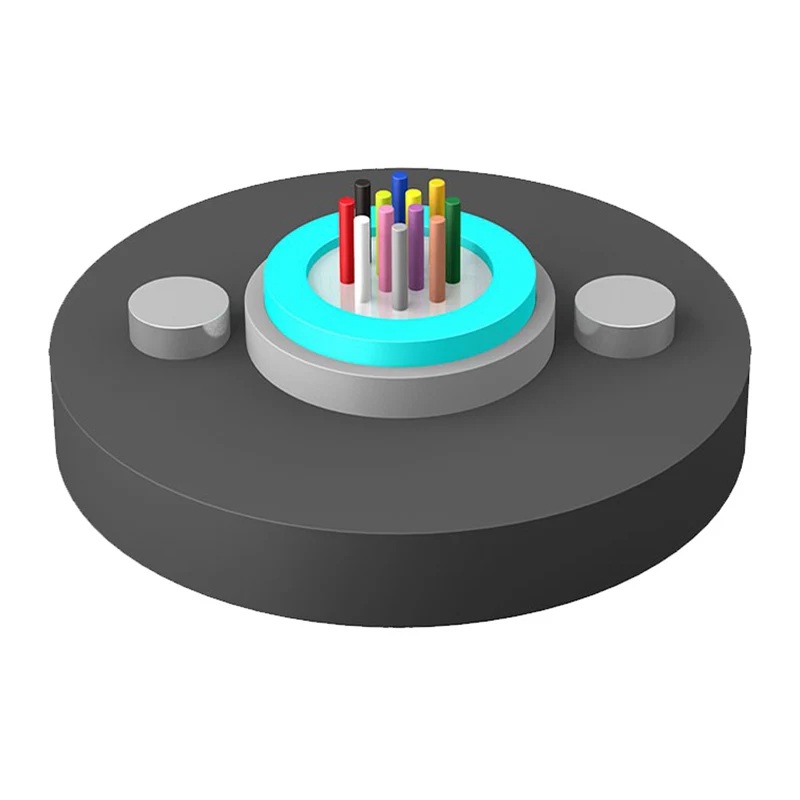

ইউনি-টিউব অ-সজ্জিত ফাইবার অপটিক কেবলের কাঠামো হ'ল 250μm অপটিক্যাল ফাইবারকে উচ্চ মডুলাস উপাদান দিয়ে তৈরি একটি আলগা টিউবটিতে রেখে দেওয়া হয় এবং আলগা টিউবটি জলরোধী যৌগে পূর্ণ হয়। অপটিকাল কেবলটির অনুদৈর্ঘ্য জল-ব্লকিং নিশ্চিত করতে জল-ব্লকিং উপাদান আলগা টিউবে যুক্ত করা হয়। দুটি সমান্তরাল ইস্পাত তারগুলি উভয় পক্ষের উপর স্থাপন করা হয় এবং তারপরে একটি পলিথিন শিট একটি কেবল গঠনের জন্য এক্সট্রুড হয়।

ইউনি-টিউব নন-মেটালিক নন-সশস্ত্র ফাইবার অপটিক কেবল গাইফক্সির কাঠামো হ'ল 250μm অপটিক্যাল ফাইবারকে উচ্চ মডুলাস উপাদান দিয়ে তৈরি একটি আলগা নলটিতে রেখে দেওয়া হয় এবং আলগা টিউবটি জলরোধী যৌগ দিয়ে পূর্ণ হয়। অপটিকাল কেবলের জল-ব্লকিং পারফরম্যান্স নিশ্চিত করতে জল-ব্লকিং উপাদান আলগা টিউবে যুক্ত করা হয়। দুটি সমান্তরাল গ্লাস ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি) উভয় পক্ষের উপর স্থাপন করা হয় এবং তারপরে একটি পলিথিলিন শিটে এক্সট্রুড করা হয় যা কেবল তৈরি করে।

চিত্র 8 ফাইবার অপটিক কেবলের কাঠামোটি হ'ল 250μm অপটিক্যাল ফাইবারকে উচ্চ মডুলাস উপাদান দিয়ে তৈরি একটি আলগা টিউবটিতে রেখে দেওয়া হয় এবং আলগা নলটি জলরোধী যৌগে ভরা থাকে। তারের কেন্দ্রটি একটি ধাতব পুনর্বহাল কোর, এবং আলগা টিউব (এবং ফিলিং দড়ি) একটি কমপ্যাক্ট সার্কুলার কেবল কোর গঠনের জন্য কেন্দ্রীয় পুনর্বহাল কোরের চারপাশে বাঁকানো হয়। তারের কোরটি দ্রাঘিমাংশে প্লাস্টিক-প্রলিপ্ত অ্যালুমিনিয়াম টেপ (এপিএল) এর একটি স্তর দিয়ে মোড়ানো এবং ইস্পাত তারের স্ট্র্যান্ডগুলির সাথে একটি 8-আকারের পলিথিন শিটে সংহত করা হয়।

এএসইউ ফাইবার অপটিক কেবলের কাঠামো হ'ল 250μm অপটিক্যাল ফাইবারকে উচ্চ মডুলাস উপাদান দিয়ে তৈরি একটি আলগা টিউবটিতে রেখে দেওয়া হয় এবং আলগা নলটি জলরোধী যৌগে ভরা থাকে। আলগা টিউব এবং এফআরপি একসাথে বাঁকানো হয়। জলের সিপেজ রোধ করতে জল-ব্লকিং সুতা তারের কোরে যুক্ত করা হয় এবং তারপরে একটি পলিথিন চাদর একটি কেবল গঠনের জন্য এক্সট্রুড হয়। একটি রিপকার্ড কেবল তারের চাদরের নীচে এটি ছিঁড়ে ফেলার জন্য ব্যবহার করা যেতে পারে।

সমস্ত ডাইলেট্রিক স্ব-সমর্থক এডিএসএস এরিয়াল ফাইবার অপটিক কেবলটি আলগা টিউব স্তর স্ট্র্যান্ডিং কাঠামো গ্রহণ করে এবং 250μm অপটিক্যাল ফাইবার উচ্চ মডুলাস উপাদান দিয়ে তৈরি আলগা টিউবটিতে ছাঁটাই করা হয় এবং আলগা নলটি জলরোধী যৌগে ভরা থাকে। আলগা টিউব (এবং ফিলিং দড়ি) একটি কমপ্যাক্ট কেবল কোর গঠনের জন্য নন-ধাতব কেন্দ্রের পুনর্বহাল কোর (এফআরপি) এর চারপাশে পাকানো হয় এবং কেবল কোরের ফাঁকটি জল-ব্লকিং গ্রীস দিয়ে পূর্ণ হয়। তারের কোরটি একটি পলিথিন (পিই) অভ্যন্তরীণ চাদর দিয়ে এক্সট্রুড করা হয়, তারপরে শক্তিবৃদ্ধির জন্য আরমিড দিয়ে আচ্ছাদিত এবং অবশেষে একটি পলিথিন (পিই) বাইরের চাদর বা বৈদ্যুতিক ট্র্যাকিং (এটি) বাইরের শীট দিয়ে এক্সট্রুড করা হয়।
