আটকে থাকা আলগা টিউব আর্মার্ড ফাইবার অপটিক কেবল
  • আটকে থাকা আলগা টিউব আর্মার্ড ফাইবার অপটিক কেবলআটকে থাকা আলগা টিউব আর্মার্ড ফাইবার অপটিক কেবল

আটকে থাকা আলগা টিউব আর্মার্ড ফাইবার অপটিক কেবল

আটকে থাকা আলগা টিউব আর্মার্ড ফাইবার অপটিক কেবলের কাঠামো হ'ল 250μm অপটিক্যাল ফাইবারকে উচ্চ মডুলাস উপাদান দিয়ে তৈরি একটি আলগা নলটিতে রেখে দেওয়া হয় এবং আলগা টিউবটি জলরোধী যৌগে ভরা থাকে। কেবল কোরের কেন্দ্রটি একটি ধাতব শক্তিবৃদ্ধি কোর। নির্দিষ্ট কোর সহ অপটিকাল কেবলগুলির জন্য, পলিথিন (পিই) এর একটি স্তর ধাতব শক্তিবৃদ্ধি কোরের বাইরে এক্সট্রুড করা দরকার। আলগা টিউব (এবং ভরাট দড়ি) একটি কমপ্যাক্ট এবং বৃত্তাকার কেবল কোর গঠনের জন্য কেন্দ্রীয় শক্তিবৃদ্ধি কোরের চারপাশে বাঁকানো হয় এবং তারের কোরের ফাঁকগুলি জল-ব্লকিং ফিলারগুলিতে ভরা থাকে। পলিথিলিন অভ্যন্তরীণ শিটের একটি স্তর কেবল কোরের বাইরে এক্সট্রুড করা হয় এবং একটি ডাবল-পার্শ্বযুক্ত প্লাস্টিক-প্রলিপ্ত ইস্পাত টেপ (পিএসপি) দ্রাঘিমাংশে মোড়ানো হয় এবং তারপরে একটি তারের গঠনের জন্য একটি পলিথিন শিটে এক্সট্রুড করা হয়।

বৈশিষ্ট্য

ভাল যান্ত্রিক এবং তাপমাত্রার কর্মক্ষমতা

আলগা টিউব উপাদান নিজেই ভাল হাইড্রোলাইসিস প্রতিরোধ এবং উচ্চ শক্তি আছে

বিশেষ টিউব ফিলিং যৌগিক ফাইবারের অ্যাকারিটিকাল সুরক্ষা নিশ্চিত করে

প্রতিরোধ এবং নমনীয়তা ক্রাশ

তারের জলরোধী নিশ্চিত করার জন্য নিম্নলিখিত ব্যবস্থাগুলি নেওয়া হয়:

-স্টিল তারের কেন্দ্রীয় শক্তি সদস্য হিসাবে ব্যবহৃত

-লুজ টিউব ফিলিং যৌগ

-100% কেবল কোর ফিলিং

-এপল আর্দ্রতা বাধা

-পিএসপি আর্দ্রতা-প্রমাণ বাড়ানো

-জল-ব্লকিং উপাদান


মান

GYTA53 কেবল স্ট্যান্ডার্ড ওয়াইডি/টি 901 পাশাপাশি আইইসি 60794-1 এর সাথে সম্মতি জানায়।

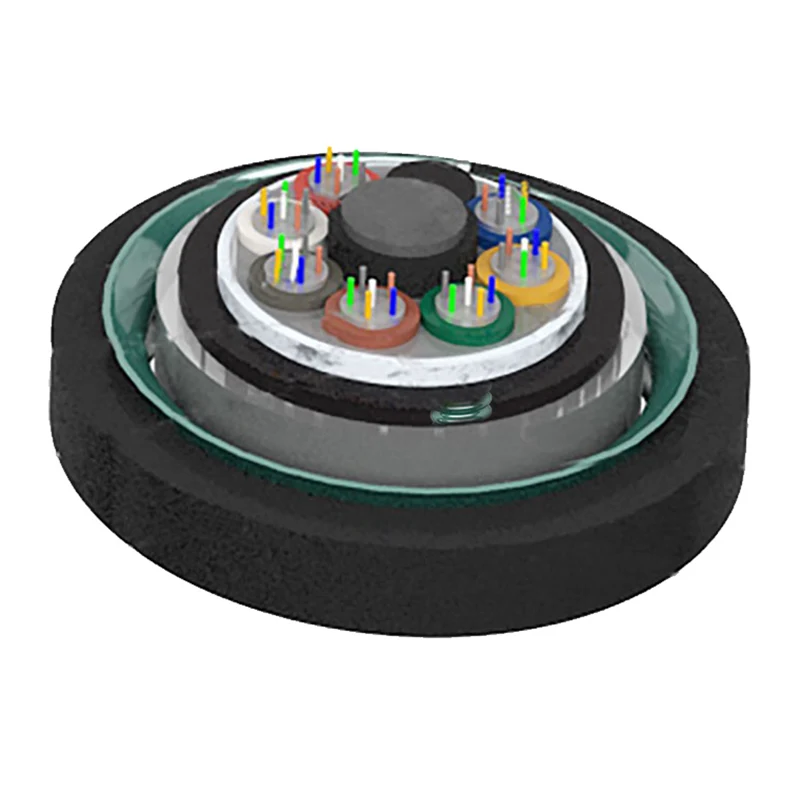

কাঠামো অঙ্কন

1. ফাইব্রে

2. টিউব ফিলিং যৌগ

3. লুজ টিউব

4. ক্যাবল ফিলিং যৌগ

5.apl

6.pe অভ্যন্তরীণ শীট

7. জল-ব্লকিং উপাদান

8.psp

9. কেন্দ্রীয় শক্তি সদস্য

10. পিই বাইরের শেথ

Stranded Loose Tube Armored Fiber Optic Cable


প্রযুক্তিগত পরামিতি

কেবল টাইপ

(2 টি তন্তু দ্বারা বৃদ্ধি)

ফাইবার গণনা

টিউব

ফিলার্স

তারের ওজন (রেফ)

(কেজি/কিমি)

টেনসিল শক্তি

দীর্ঘ/স্বল্প মেয়াদী

(এন)

ক্রাশ প্রতিরোধ

দীর্ঘ/স্বল্প মেয়াদী

(এন/100 মিমি)

বাঁকানো ব্যাসার্ধ

স্থির/গতিশীল

(মিমি)

Gyta53-2 ~ 6xn

2 ~ 6

1

5

177

1000/3000

1000/3000

12.5 ডি/25 ডি

Gyta53-8 ~ 12xn

8 ~ 12

2

4

177

Gyta53-14 ~ 18xn

14 ~ 18

3

3

177

Gyta53-20 ~ 24xn

20 ~ 24

4

2

177

Gyta53-26 ~ 30xn

26 ~ 30

5

1

177

Gyta53-32 ~ 36xn

32 ~ 36

6

0

177

Gyta53-38 ~ 48xn

38 ~ 48

4

1

194

Gyta53-50 ~ 60xn

50 ~ 60

5

0

194

Gyta53-62 ~ 72xn

62 ~ 72

6

0

204

Gyta53-74 ~ 84xn

74 ~ 84

7

1

239

Gyta53-86 ~ 96xn

86 ~ 96

8

0

239

Gyta53-98 ~ 108xn

98 ~ 108

9

1

275

Gyta53-110 ~ 120xn

110 ~ 120

10

0

275

Gyta53-122 ~ 132xn

122 ~ 132

11

1

312

Gyta53-134 ~ 144xn

134 ~ 144

12

0

312

Gyta53-146 ~ 216xn

146 ~ 216

13 ~ 18

5 ~ 0

312


স্টোরেজ/অপারেটিং তাপমাত্রা: -40 ℃ -+70 ℃ ℃


অপটিক্যাল বৈশিষ্ট্য

ফাইবার টাইপ

মনোযোগ (+20 ℃)

ব্যান্ডউইথ

সংখ্যার অ্যাপারচার

তারের কাট-অফ তরঙ্গদৈর্ঘ্য λcc

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

জি .652

---

---

.0.36 ডিবি/কিমি

.20.22db/কিমি

---

---

---

≤1260nm

জি .655

---

---

≤0.40db/কিমি

≤0.23db/কিমি

---

---

---

≤1450nm

50/125µm

≤3.0db/কিমি

.1.0 ডিবি/কিমি

---

---

≥500MHz · কিমি

≥500MHz · কিমি

0.200 ± 0.015 ইতিমধ্যে

---

62.5/125µm

≤3.3db/কিমি

.1.0 ডিবি/কিমি

---

---

≥200MHz · কিমি

≥500MHz · কিমি

0.275 ± 0.015 ইতিমধ্যে

---


দ্রষ্টব্য:

ক। প্রত্যয় এক্সএন ফাইবার প্রকারকে বোঝায়

খ। ফাইবার এবং টিউবের রঙিন বিন্যাসগুলি রঙ সনাক্তকরণ টেবিলে নির্দিষ্ট করা হয়েছে

গ। আটকে থাকা আলগা টিউব আর্মার্ড ফাইবার অপটিক কেবল তারের রিলটি ভাল স্টেট রাখার জন্য 6 মাসেরও বেশি সময় ধরে বহিরঙ্গন পরিবেশে সঞ্চয় করা উচিত নয়


অ্যাপ্লিকেশন: নালী/এরিয়াল/ডাইরেক্ট কবর দেওয়া
