প্রাক-সংযোগযুক্ত ফাইবার অপটিক কেবল বিতরণ বাক্স জিএফএস -8 বিও & -1

1। সাধারণ

1.1 বর্ণনা

সর্বাধিক উন্নত এফটিটিএক্স নেটওয়ার্ক বিতরণ নোড সরঞ্জাম হিসাবে প্রাক-সংযোগকারী অপটিক্যাল বিতরণ বাক্স, এফটিটিএক্স নেটওয়ার্কের জন্য দ্রুত এবং নির্ভরযোগ্য সংযোগ, ভাল সুরক্ষা এবং পরিচালনা সরবরাহ করে।

1.2 মান মেনে চলুন

প্রদত্ত উত্পাদনটি নিম্নলিখিত হিসাবে মান অনুযায়ী ডিজাইন করা, উত্পাদিত এবং পরীক্ষা করা হয়েছে:

1.3 অ্যাপ্লিকেশন পরিবেশ

2। বৈশিষ্ট্য

1। নীচের শেল এবং উপরের কভারটি হট প্লেট ওয়েল্ডিং দ্বারা ld ালাই করা হয়, যা পৃথকযোগ্য নয়।

2। উপাদান: পিপি।

3। আর্দ্রতা প্রমাণ, জলরোধী, ধুলা-প্রমাণ, অ্যান্টি-এজিং।

4। আইপি 68 পর্যন্ত সুরক্ষা স্তর।

5। অভ্যন্তরটি 1x2 এফবিটি স্প্লিটার+ 1x8 পিএলসি স্প্লিটার বা 1x8 পিএলসি স্প্লিটার দিয়ে সজ্জিত।

।

7। এটি 30 মিটার 5 মিমি রাউন্ড তারের স্টোরেজটি পূরণ করতে ড্রপ কেবল স্টোরেজ ট্রে দিয়ে সজ্জিত করা যেতে পারে।

3। স্পেসিফিকেশন

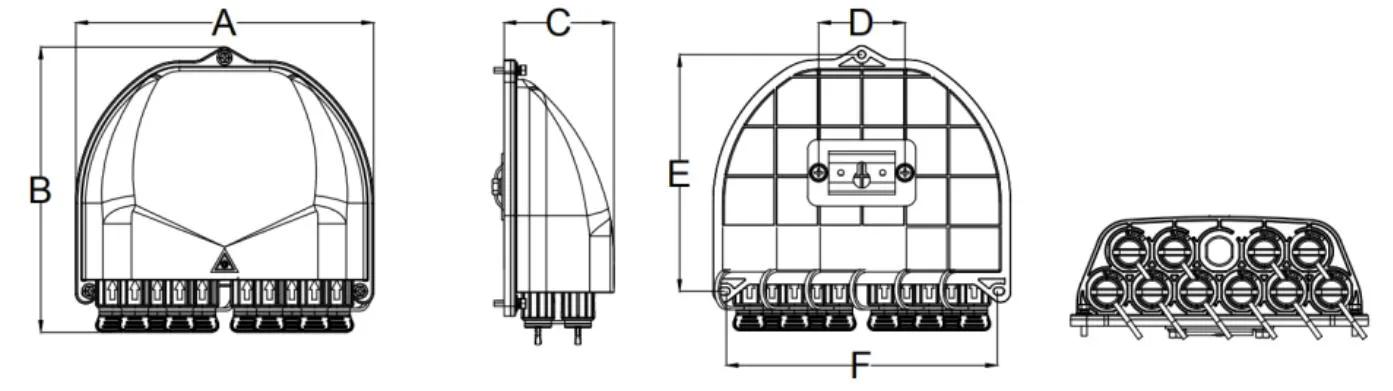

3.1 যান্ত্রিক স্পেসিফিকেশন

4। কনফিগারেশন

প্রধান অপটিক্যাল পরামিতি

উপরের সারণীতে প্রদর্শিত অপটিক্যাল প্যারামিটারগুলি ডিফল্ট মান এবং প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যায়।

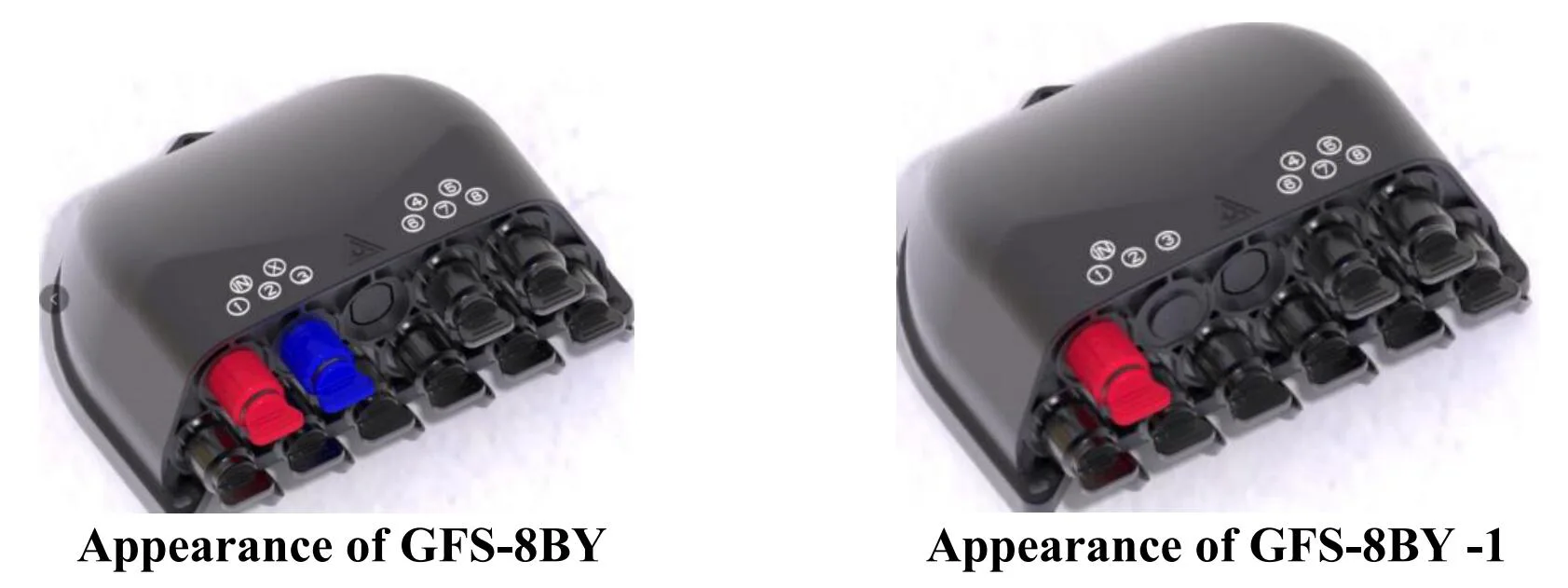

5। পণ্য ছবি

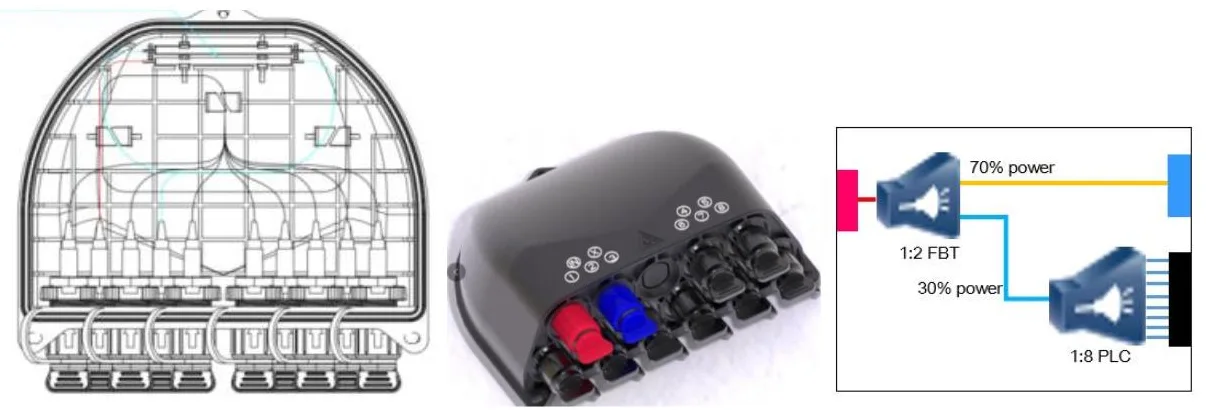

5.1 পণ্য তারের উপায়:

উপরে পিএলসি, নীচে এফবিটি

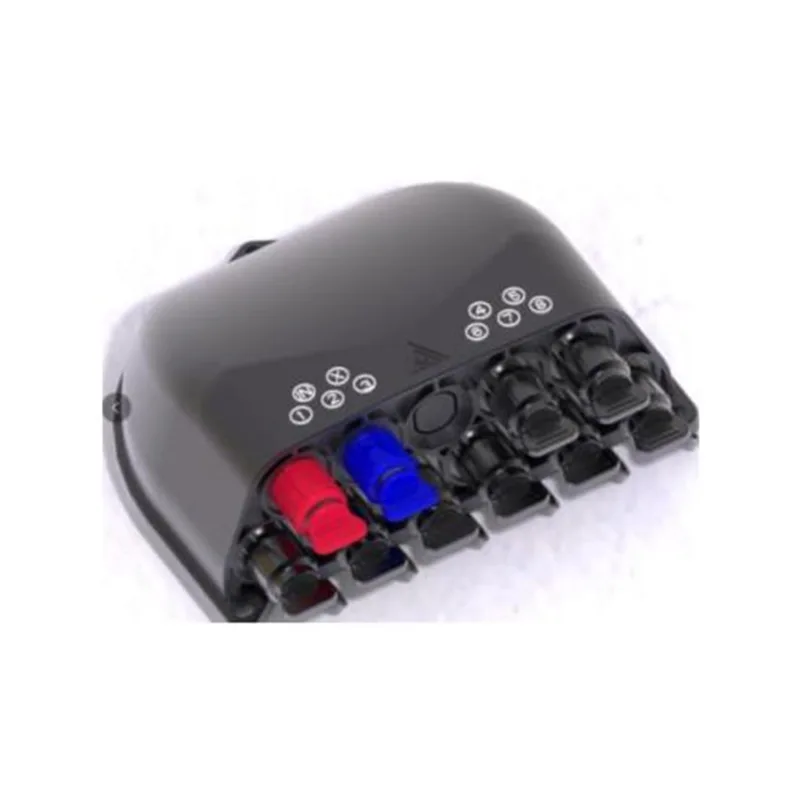

জিএফএস -8 বি (1 * 2 এফবিটি + 1 * 8 পিএলসি স্প্লিটার কেবলের উপায়)

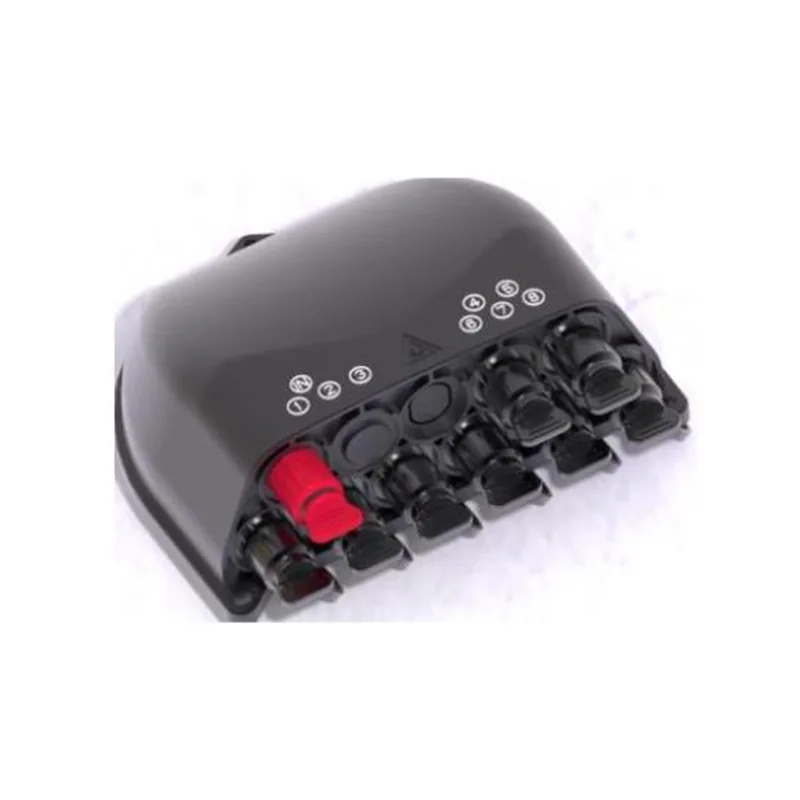

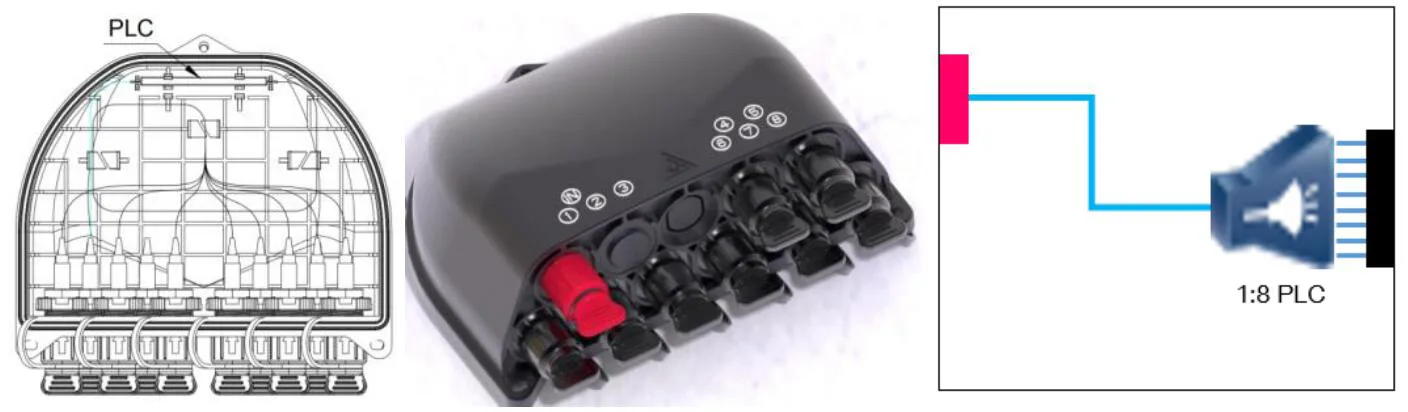

GFS-8BY-1 (1 * 8 পিএলসি স্প্লিটার কেবল উপায়)

5.2 কনফিগারেশন

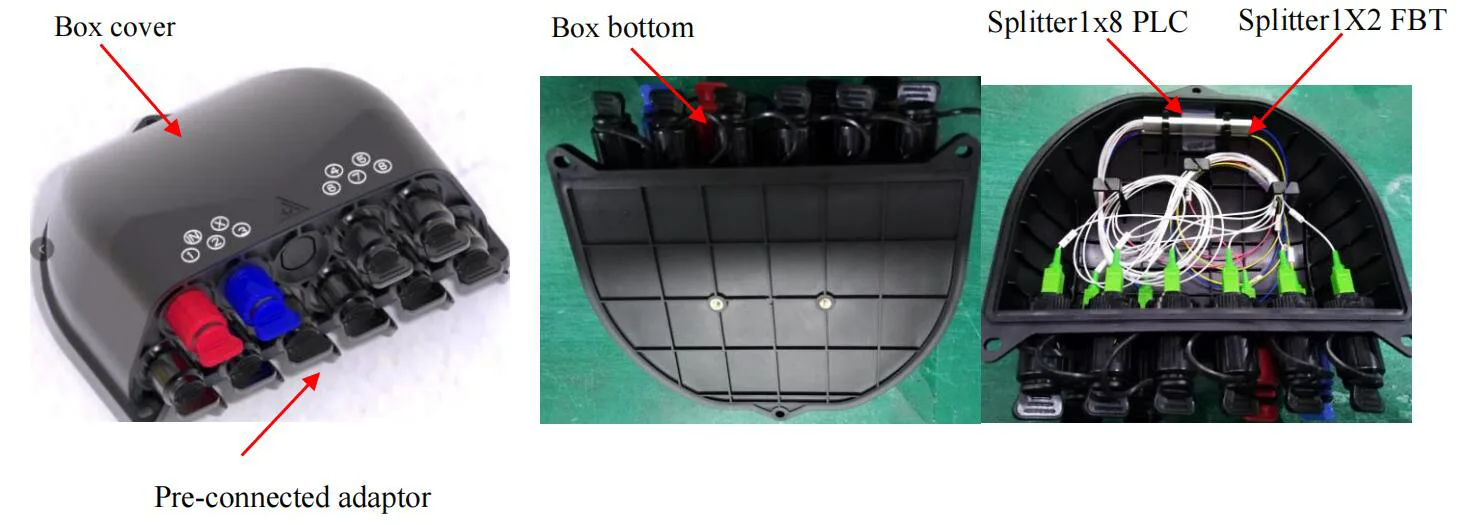

5.2.1 প্রধান অংশ

5.2.2 আনুষাঙ্গিক

নং নং	অংশ নাম	রেফারেন্স ছবি	ইউনিট	পরিমাণ	মন্তব্য
1	ব্যবহারকারীরা	/	পিসি	1	মধ্যে
2	স্প্লিটার টেস্ট রিপোর্ট	/	পিসি	1	মধ্যে

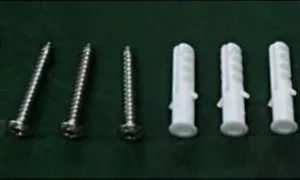

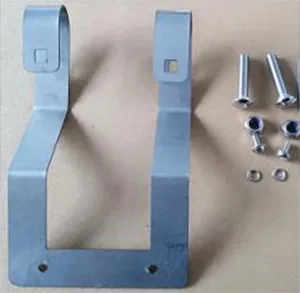

3	ওয়াল-মাউন্টড কিট		সেট	1	গ্রাহক হিসাবে al চ্ছিক অনুরোধ

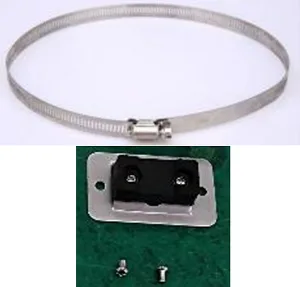

4	মেরু-মাউন্টেড কিট		সেট	1	গ্রাহক হিসাবে al চ্ছিক অনুরোধ

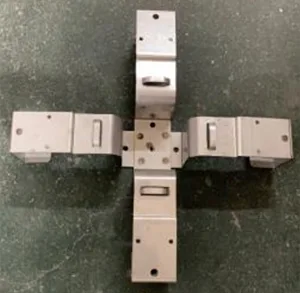

5	এরিয়াল-মাউন্টেড কিট		সেট	1	গ্রাহক হিসাবে al চ্ছিক অনুরোধ

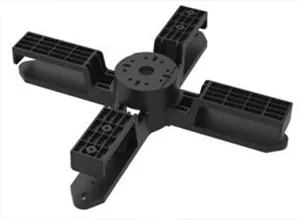

6	ড্রপ কেবল স্টোরেজ ট্রে		সেট	1	গ্রাহক হিসাবে al চ্ছিক অনুরোধ
7	ড্রপ কেবল স্টোরেজ ট্রে		সেট	1	গ্রাহক হিসাবে al চ্ছিক অনুরোধ

6 .. পরিবেশগত বৈশিষ্ট্য

এই পণ্যটি আরওএইচএস পরিবেশগত সুরক্ষা নির্দেশিকা এবং সীসা, ক্যাডমিয়াম, পারদ, হেক্সাভ্যালেন্ট ক্রোমিয়াম, পলিব্রোমিনেটেড বাইফেনাইল (পিবিবি) (পিবিবি) (পিবিবি) এবং পলিব্রোমিনেটেড ডিফেনাইল ইথার (পিবিডিই) এর বিষয়বস্তুর সাথে মেনে চলে।

7। ইনস্টলেশন

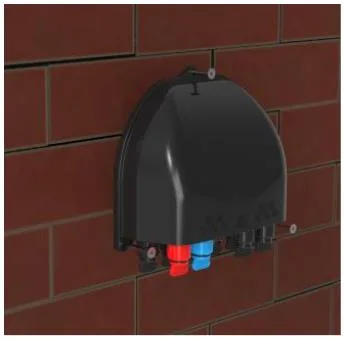

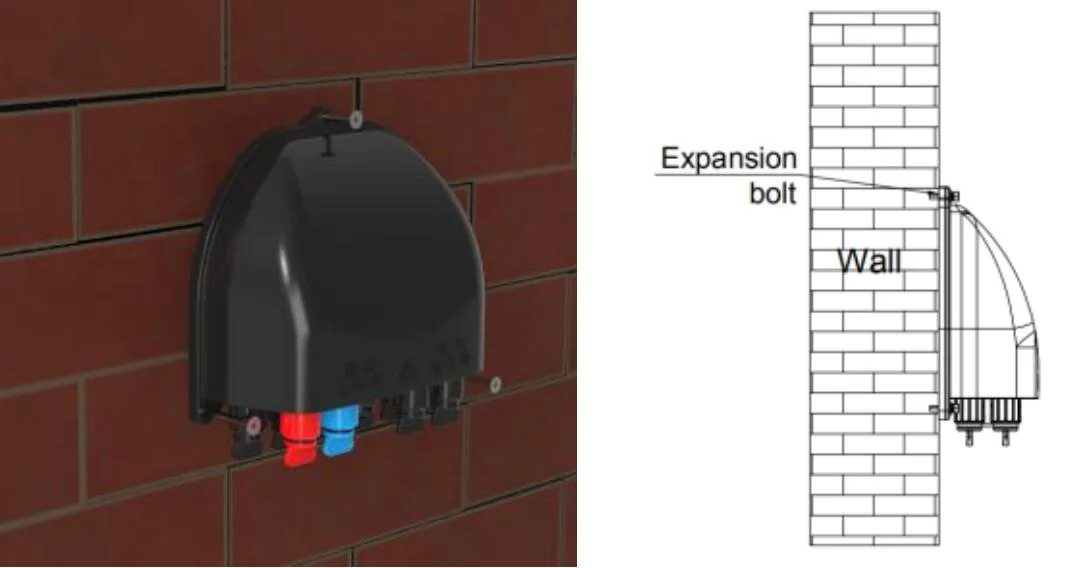

7.1। প্রাচীর-মাউন্ট ইনস্টলেশন

প্রাচীরের 3 টি গর্ত ড্রিল করুন মাত্রা অনুসারে, এক্সপেনশন প্লাগটি φ7.5*40 রাখুন, বাক্সটি গর্তগুলির সাথে মেলে রাখুন এবং বেঁধে রাখার জন্য স্ক্রু ব্যবহার করুন।

প্রাচীর মাউন্ট ইনস্টলেশন

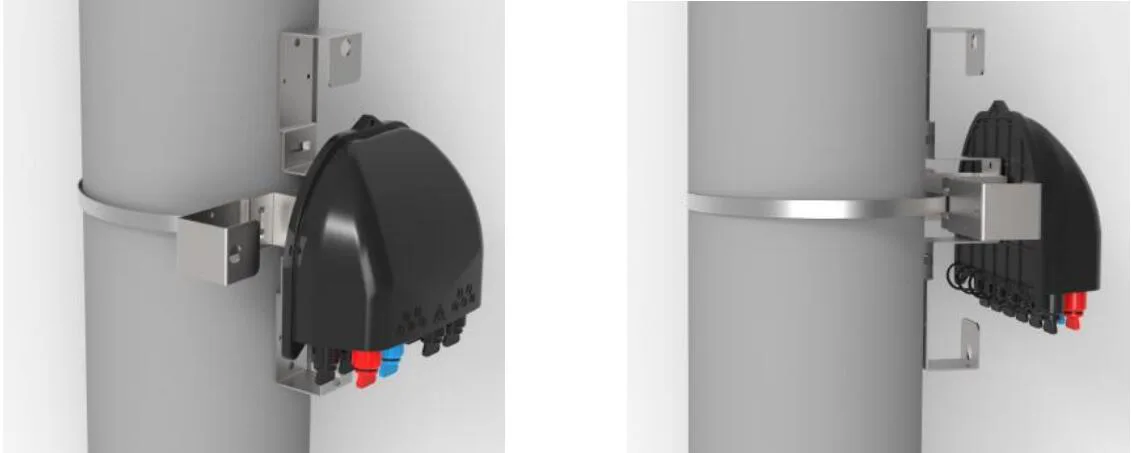

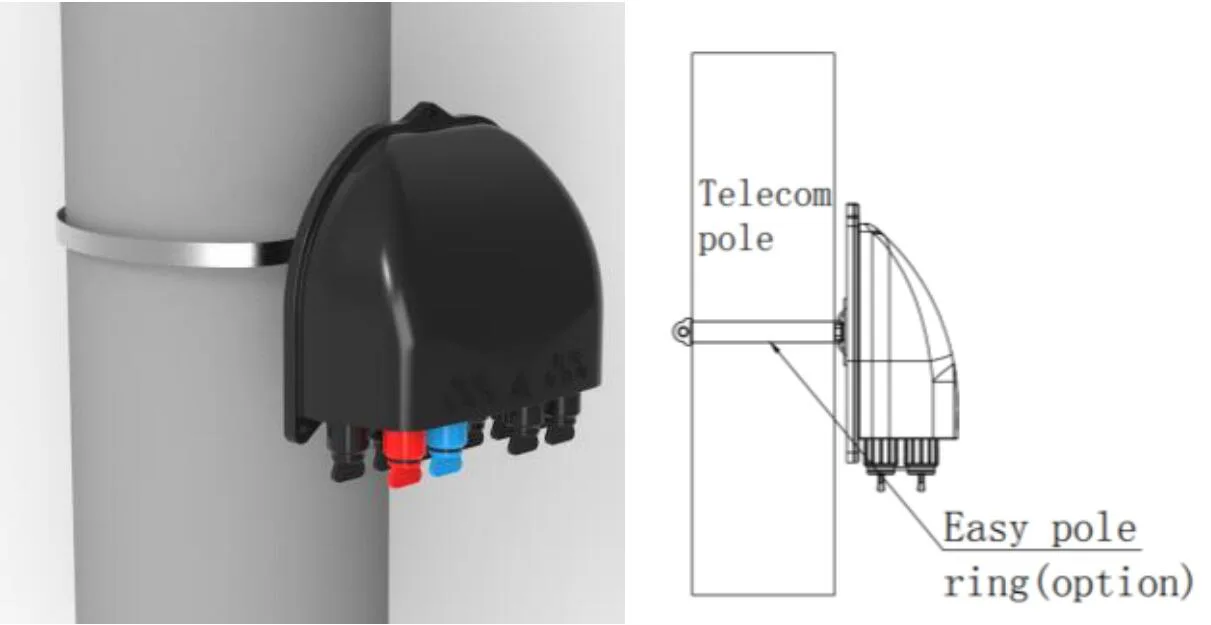

7.2। মেরু-মাউন্ট ইনস্টলেশন

পিছনের প্লেটের স্লট দিয়ে হুপ রিংটি পাস করুন এবং এটি টেলিযোগাযোগ মেরুতে ঠিক করুন

মেরু মাউন্ট ইনস্টলেশন

7.3। ওয়াল-মাউন্টড ইনস্টলেশন (ড্রপ কেবল স্টোরেজ ট্রে সহ)

ড্রপ কেবল স্টোরেজ ট্রে মাউন্টিং গর্তের মাত্রা অনুসারে প্রাচীরের 4 টি গর্ত ড্রিল করুন, সম্প্রসারণ প্লাগটি φ 8 * 40 রাখুন, গর্তগুলি মেলে বাক্সটি রাখুন এবং বেঁধে রাখুন স্ক্রু দিয়ে।

ওয়াল-মাউন্টড ইনস্টলেশন (ড্রপ কেবল স্টোরেজ ট্রে সহ

7.4। মেরু-মাউন্টেড ইনস্টলেশন (ড্রপ কেবল স্টোরেজ ট্রে সহ)

ড্রপ কেবল স্টোরেজ ট্রে এর স্লট দিয়ে স্টেইনলেস স্টিল বেল্টটি পাস করুন এবং এটি বাকল দিয়ে মেরুতে ঠিক করুন।

মেরু-মাউন্টেড ইনস্টলেশন (ড্রপ কেবল স্টোরেজ ট্রে সহ)

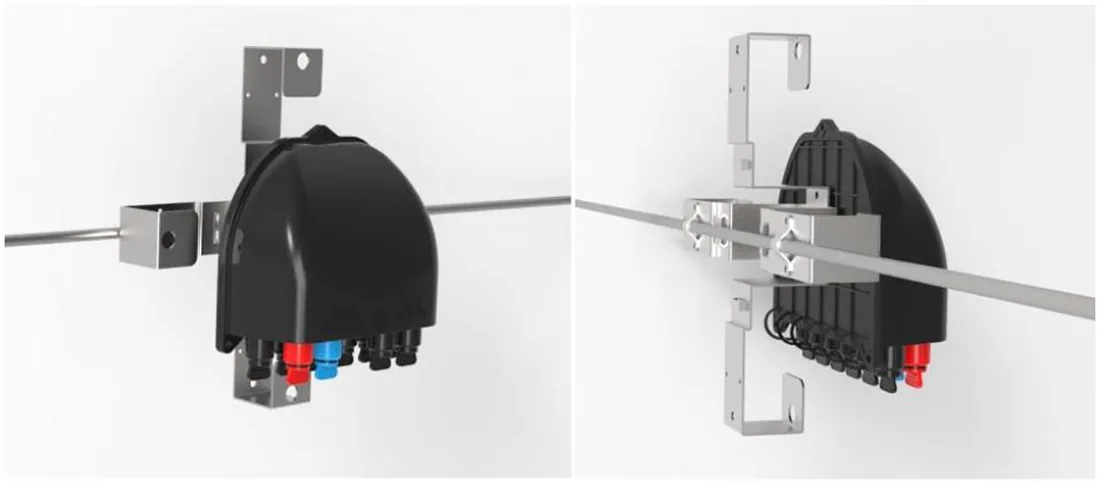

7.5। এরিয়াল-মাউন্টড ইনস্টলেশন (ড্রপ কেবল স্টোরেজ ট্রে সহ)

মেসেঞ্জারে বিতরণ বাক্সটি ঠিক করতে ছোট ধাতব প্লেট ব্যবহার করুন।

এরিয়াল-মাউন্টড ইনস্টলেশন (ড্রপ কেবল স্টোরেজ ট্রে সহ)

8। সংযোগকারী অপারেশন

8.1 প্রাক -সংযুক্ত অ্যাডাপ্টার - একটি （ই）

The ফাইবার সংযোগকারীটির ঘড়ির কাঁটার দিকে তীর অংশটি ঘোরান এবং ডাস্ট ক্যাপটি বের করুন।

Fib ফাইবার সংযোগকারীটির তীর অংশটি উপরে, সকেটে ফাইবার সংযোগকারী sert োকান এবং তারপরে তীরটি ঘোরান অংশ ঘড়ির কাঁটার দিকে।

8.2 প্রাক -সংযুক্ত অ্যাডাপ্টার - বি （এক্সএল）

Sc

The প্লাস্টিকের কী সহ অ্যাডাপ্টারে এক্সএল প্রাক সংযুক্ত অ্যাডাপ্টার শিট ইনস্টল করুন;

Sn স্ন্যাপ বসন্তের প্লাগটি চাদরে প্রবেশ করুন;

⚫ তারের বাতা ইনস্টল করা হবে এবং লাইনটি প্লাগের কাছাকাছি থাকবে;

Clead চাদর ঘড়ির কাঁটার দিকে চামড়ার কেবল ক্ল্যাম্পের সিট ক্যাপটি স্ক্রু করুন

8.3 প্রাক -সংযুক্ত অ্যাডাপ্টার - সি

Dst ধূলিকণা ক্যাপটি অপসারণ করতে তীরের দিকের অপটিকাল ফাইবার প্রিফর্মড প্লাগের উপর স্লাইডিং রিংটি চাপুন; তীরের দিকের অ্যাডাপ্টারে ডাস্ট ক্যাপটি বের করতে বোতামটি টিপুন।

Pray অ্যাডাপ্টার বকলের সাথে প্রিফর্মড প্লাগের দেহটি সারিবদ্ধ না হওয়া পর্যন্ত সারিবদ্ধ করুন। একইভাবে দুটি ডাস্ট কভার সংযুক্ত করুন।

Pristed ইনস্টল করা প্রিফ্যাব্রিকেটেড প্লাগটি বকলটি ছেড়ে দেওয়ার জন্য স্লাইডিং রিংটিকে ধাক্কা দেয় এবং তারপরে এটি আলাদা করার জন্য মূল দেহটিকে পিছনে টানুন।

8.4 প্রাক -সংযুক্ত অ্যাডাপ্টার - ডি

Pre প্রাক সংযুক্ত প্লাগটি অ্যান্টি ক্লকওয়াইজে ঘুরুন এবং তীরের দিকের প্রাক সংযুক্ত প্লাগ এবং ধুলার কভারটি খুলুন।

The তীরের দিকের প্রাক সংযুক্ত প্লাগ ডি এবং প্রাক সংযুক্ত অ্যাডাপ্টার ডি সংযুক্ত করুন এবং এটি ঠিক করার জন্য প্লাগটি ঘড়ির কাঁটার দিকে ঘোরান।

8.5 প্রাক -সংযুক্ত অ্যাডাপ্টার - ই (ক)

Pre প্রাক সংযুক্ত প্লাগটি অ্যান্টি ক্লকওয়াইজে ঘুরুন এবং তীরের দিকের প্রাক সংযুক্ত প্লাগ এবং ধূলিকণাটি খুলুন

The তীরের দিকের প্রাক সংযুক্ত প্লাগ ই এবং প্রাক সংযুক্ত অ্যাডাপ্টার ই সংযুক্ত করুন এবং এটি ঠিক করার জন্য প্লাগটি ঘড়ির কাঁটার দিকে ঘোরান।

8.6 প্রাক -সংযুক্ত অ্যাডাপ্টার -এফ

Sc

The প্লাস্টিকের কী সহ অ্যাডাপ্টারে এক্সএল প্রাক সংযুক্ত অ্যাডাপ্টার শিট ইনস্টল করুন;

Sn স্ন্যাপ বসন্তের প্লাগটি চাদরে প্রবেশ করুন;

⚫ তারের বাতা ইনস্টল করা হবে এবং লাইনটি প্লাগের কাছাকাছি থাকবে;

Clat

9। প্যাকেজ
