প্রাক-সংযোগযুক্ত ফাইবার অপটিক কেবল বিতরণ বাক্স জিএফএস -016-007 সি

1। সাধারণ

1.1 বর্ণনা

সর্বাধিক উন্নত এফটিটিএক্স নেটওয়ার্ক বিতরণ নোড সরঞ্জাম হিসাবে প্রাক-সংযোগকারী অপটিক্যাল বিতরণ বাক্স, এফটিটিএক্সের জন্য দ্রুত এবং নির্ভরযোগ্য সংযোগ, ভাল সুরক্ষা এবং পরিচালনা সরবরাহ করুন নেটওয়ার্ক।

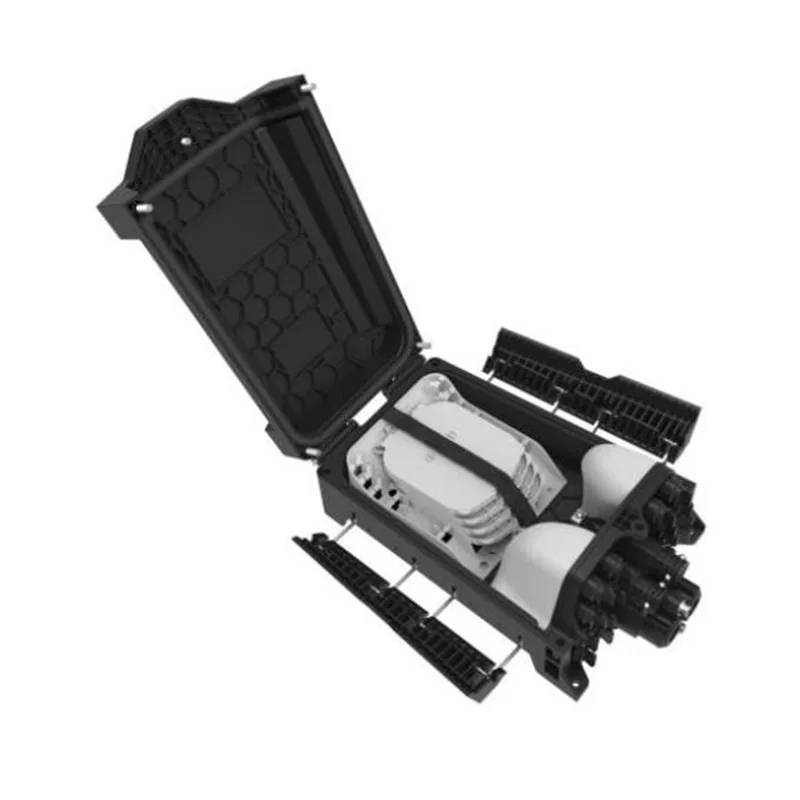

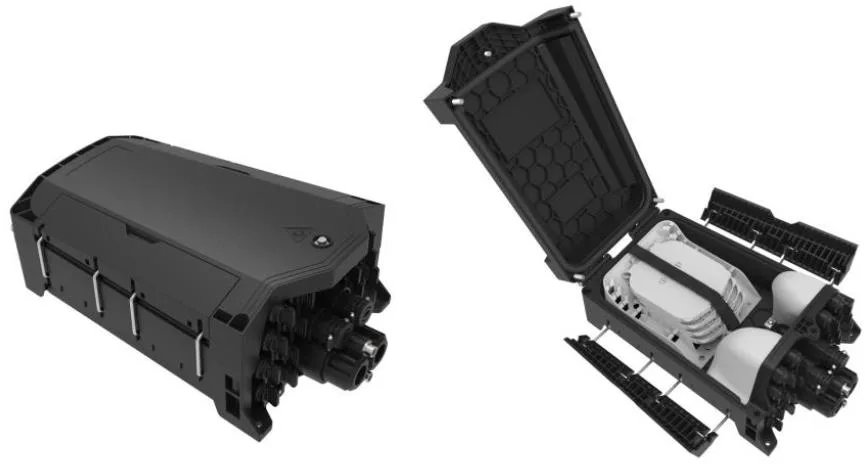

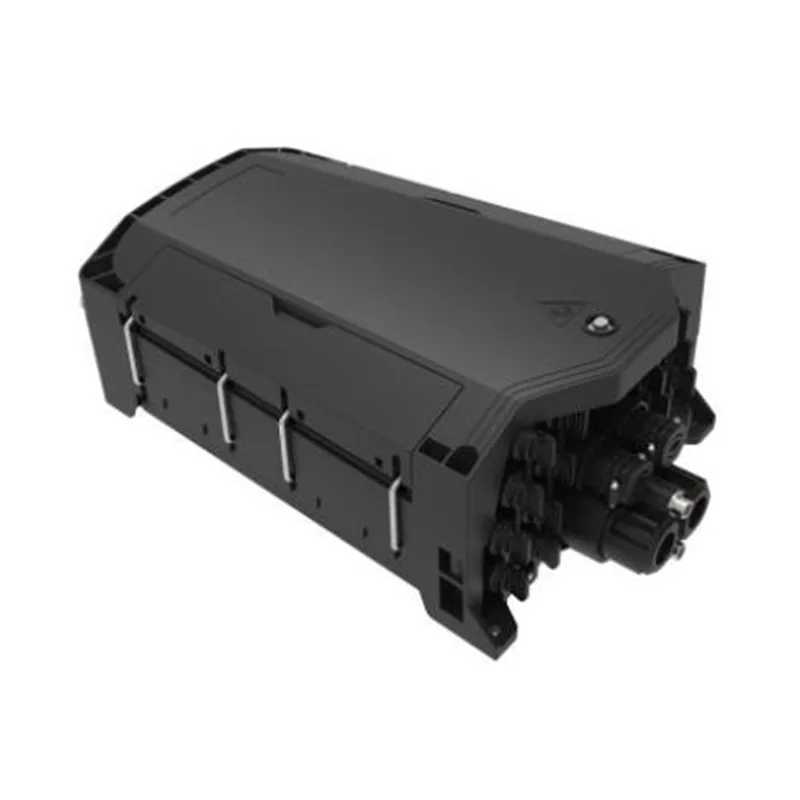

জিএফএস -016-007 সি এর উপস্থিতি

1.2 মান মেনে চলুন

প্রদত্ত উত্পাদনটি নিম্নলিখিত হিসাবে মান অনুযায়ী ডিজাইন করা, উত্পাদিত এবং পরীক্ষা করা হয়েছে:

1.3 অ্যাপ্লিকেশন পরিবেশ

2। বৈশিষ্ট্য

1। নীচের শেল এবং উপরের কভারটি হট প্লেট ওয়েল্ডিং দ্বারা ld ালাই করা হয়, যা পৃথকযোগ্য নয়।

2। উপাদান: পিপি+জিএফ।

3। আর্দ্রতা প্রমাণ, জলরোধী, ধুলা-প্রমাণ, অ্যান্টি-এজিং।

4। আইপি 68 পর্যন্ত সুরক্ষা স্তর।

5। 1 ওভাল অপটিক্যাল কেবল এন্ট্রি, 2 শাখা অপটিক্যাল কেবল এন্ট্রি এবং 16 প্রাক-সংযুক্ত অ্যাডাপ্টার।

6। বিভিন্ন ধরণের স্প্লাইস ট্রে উপলব্ধ।

।

3। স্পেসিফিকেশন

3.1 যান্ত্রিক স্পেসিফিকেশন

4। কনফিগারেশন

4.1 প্রধান অপটিক্যাল পরামিতি

উপরের সারণীতে প্রদর্শিত অপটিক্যাল প্যারামিটারগুলি ডিফল্ট মান এবং প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যায়।

5। পণ্য ছবি

5.1 পণ্য তারের উপায়:

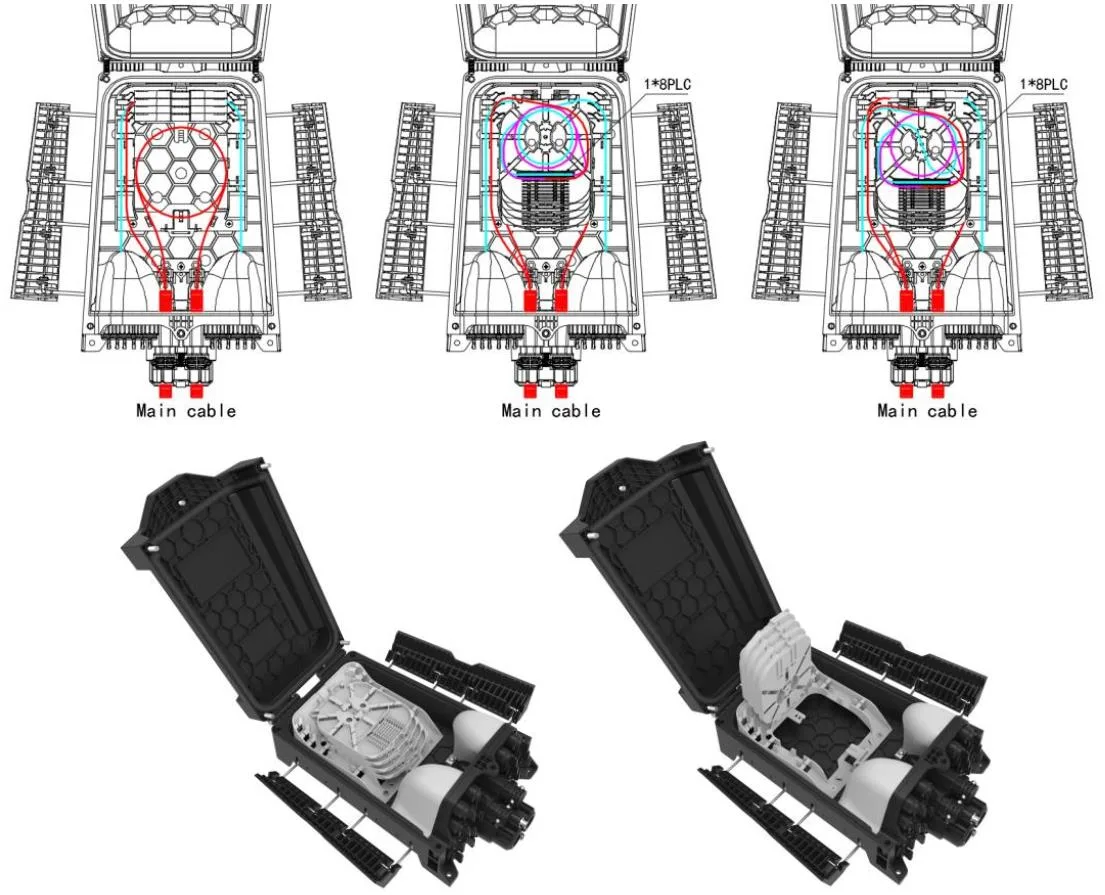

জিএফএস -016-007 সি রাউটিং ডায়াগ্রাম

5.2 স্প্লাইসিং ট্রে

আইটেম	স্প্লিকিং ট্রে ক	স্প্লাইসিং ট্রে খ	স্প্লিকিং ট্রে গ
মাত্রা (এইচ*ডাব্লু*ডি, মিমি)	121 * 101 * 4	125*101*8	125*101*8
নেট ওজন (কেজি)	0.017	0.026	0.026
ছবি
রঙ	প্যান্টোন 428 সি	প্যান্টোন 428 সি	প্যান্টোন 428 সি
উপাদান	পিসি+অ্যাবস/অ্যাবস	পিসি+অ্যাবস/অ্যাবস	পিসি+অ্যাবস/অ্যাবস
একটি ট্রে স্প্লাইসিং ক্ষমতা (কোর)	12  (তাপ সঙ্কুচিত প্রতিরক্ষামূলক হাতা 1 স্তর)	16  (তাপের 2 স্তর সঙ্কুচিত প্রতিরক্ষামূলক হাতা)	2 (তাপের 2 স্তর সঙ্কুচিত প্রতিরক্ষামূলক হাতা)
অ্যাট্রয়ের বিভাজন ক্ষমতা (পিসি)	/	1  (পিএলসি 1x2, 1x4, 1x8, 0.9 মিমি ফাইবার, 60x7x4 মিমি)	2 (পিএলসি 1x2, 1x4, 1x8, 0.9 মিমি ফাইবার, 60x7x4 মিমি), 1 (পিএলসি 1x16, 0.9 মিমি ফাইবার, 60x12x4 মিমি), 1  (1*2 এফবিটি, 0.9 মিমি ফাইবার, Ø3*60 মিমি)
সর্বাধিক (পিসি)	8	4	4
ডিফল্ট (পিসি)	/	4	/

দ্রষ্টব্য:

1। উপরের ট্রেগুলি প্রয়োজনীয়তা অনুসারে মিশ্রিত করা যেতে পারে।

2। কনফিগারেশন বিধি: 2 এ = 1 বি = 1 সি ফাইবার ডিস্কের ধরণগুলি অবিচ্ছিন্নভাবে বাড়ছে

5.3 আনুষাঙ্গিক

নং নং	অংশ নাম	রেফারেন্স ছবি	ইউনিট	পরিমাণ	মন্তব্য
1	ব্যবহারকারীরা	/	পিসি	1	মধ্যে
2	স্প্লিটার টেস্ট রিপোর্ট	/	পিসি	1	মধ্যে

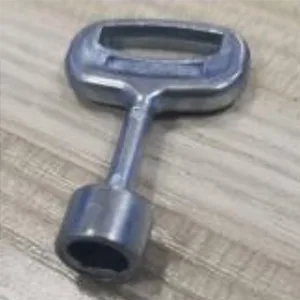

3	কী		পিসি	1	"ডি" টাইপ

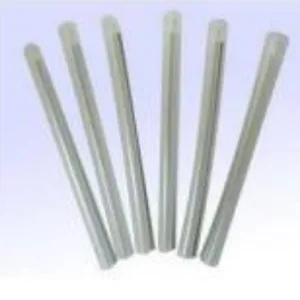

4	তাপ-সঙ্কুচিতযোগ্য সুরক্ষা হাতা		পিসি	16	L = 45 মিমি, গ্রাহকের অনুরোধ হিসাবে al চ্ছিক

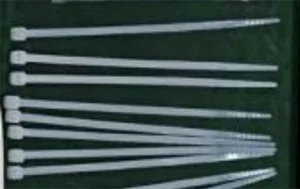

5	নাইলন কেবল টাই		পিসি	10	3x100 মিমি

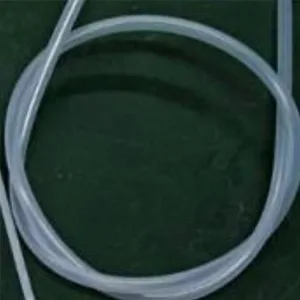

6	বেয়ার ফাইবার সুরক্ষা টিউব		পিসি	1	ওডি 5 মিমি এক্স 50 সেমি

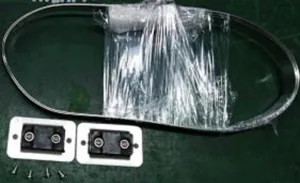

7	ওয়াল-মাউন্টড কিট		সেট	1	গ্রাহকের অনুরোধ হিসাবে al চ্ছিক। (প্রসারিত প্লাস্টিকের প্লাগ φ8x40 মিমি, ফিলিপস স্ব-ট্যাপিং স্ক্রু এম 5 এক্স 40 মিমি))

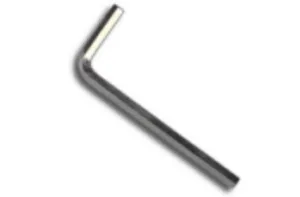

8	এম 6 অ্যালেন কী		পিসি	1	এম 6
9	মেরু-মাউন্টেড কিট		সেট	1	গ্রাহকের অনুরোধ হিসাবে al চ্ছিক
10	এরিয়াল-মাউন্টেড কিট		সেট	1	গ্রাহকের অনুরোধ হিসাবে al চ্ছিক

6 .. পরিবেশগত বৈশিষ্ট্য

এই পণ্যটি আরওএইচএস পরিবেশগত সুরক্ষা নির্দেশিকা এবং সীসা, ক্যাডমিয়াম, পারদ, হেক্সাভ্যালেন্ট ক্রোমিয়াম, পলিব্রোমিনেটেড বাইফেনাইল (পিবিবি) (পিবিবি) (পিবিবি) এবং পলিব্রোমিনেটেড ডিফেনাইল ইথার (পিবিডিই) এর বিষয়বস্তুর সাথে মেনে চলে।

7। ইনস্টলেশন

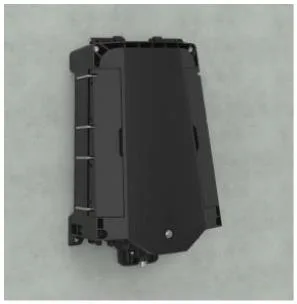

7.1। প্রাচীর-মাউন্ট ইনস্টলেশন

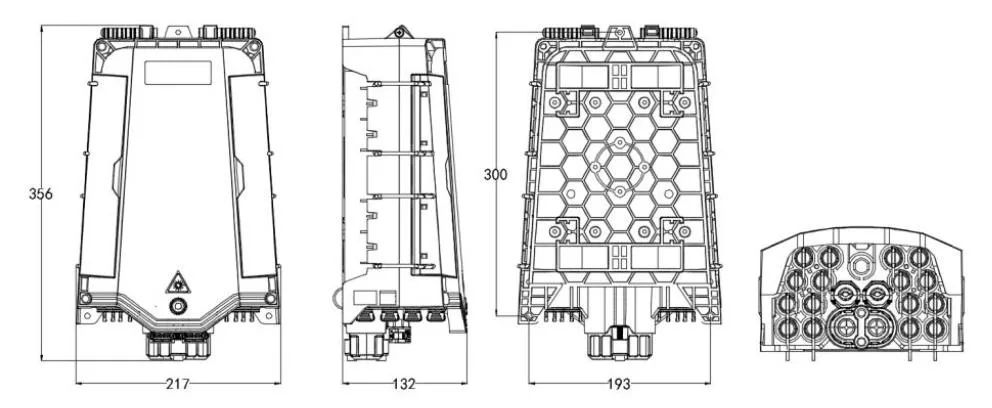

সারণী ৩.১ -এর মাত্রা অনুসারে প্রাচীরের 3 টি গর্ত ড্রিল করুন, এক্সপেনশন প্লাগ φ7.5*40 রাখুন, গর্তগুলির সাথে মিলে বাক্সটি রাখুন এবং বেঁধে রাখতে স্ক্রু ব্যবহার করুন।

প্রাচীর মাউন্ট ইনস্টলেশন

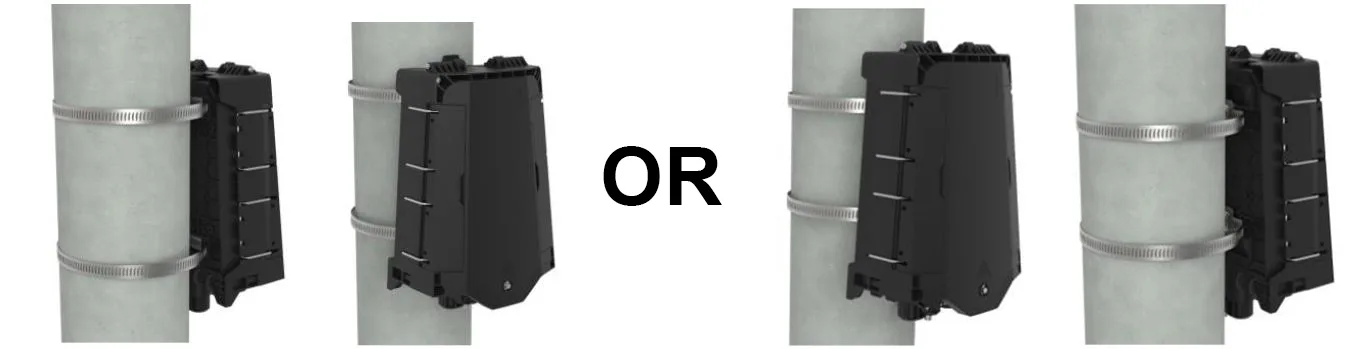

7.2। মেরু-মাউন্ট ইনস্টলেশন

পিছনের প্লেটের স্লট দিয়ে হুপ রিংটি পাস করুন এবং এটি টেলিযোগাযোগ মেরুতে ঠিক করুন

মেরু মাউন্ট ইনস্টলেশন

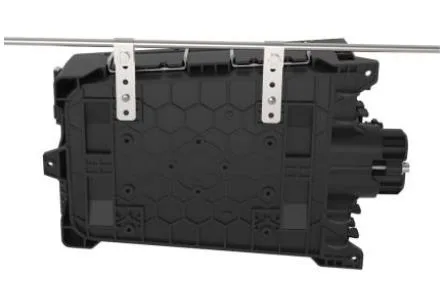

7.3 ওয়াল-মাউন্টেড ইনস্টলেশন (ড্রপ কেবল স্টোরেজ ট্রে সহ)

ওভারহেডের চ্যাসিসে দুটি ইনস্টল করা তারে ঝুলিয়ে রাখুন এবং তারপরে বোল্ট করুন, কেসটি বন্ধ হয়ে যেতে বাধা দিন।

ওভারহেড কাঠামো

8। সংযোগকারী অপারেশন

8.1 প্রাক -সংযুক্ত অ্যাডাপ্টার - একটি （ই）

The ফাইবার সংযোগকারীটির ঘড়ির কাঁটার দিকে তীর অংশটি ঘোরান এবং ডাস্ট ক্যাপটি বের করুন।

Fib ফাইবার সংযোগকারীটির তীর অংশটি উপরে, সকেটে ফাইবার সংযোগকারী sert োকান এবং তারপরে তীরটি ঘোরান অংশ ঘড়ির কাঁটার দিকে।

8.2 প্রাক -সংযুক্ত অ্যাডাপ্টার - বি （এক্সএল）

Sc

The প্লাস্টিকের কী সহ অ্যাডাপ্টারে এক্সএল প্রাক সংযুক্ত অ্যাডাপ্টার শিট ইনস্টল করুন;

Sn স্ন্যাপ বসন্তের প্লাগটি চাদরে প্রবেশ করুন;

⚫ তারের বাতা ইনস্টল করা হবে এবং লাইনটি প্লাগের কাছাকাছি থাকবে;

Clead চাদর ঘড়ির কাঁটার দিকে চামড়ার কেবল ক্ল্যাম্পের সিট ক্যাপটি স্ক্রু করুন

8.3 প্রাক -সংযুক্ত অ্যাডাপ্টার - সি

Dst ধূলিকণা ক্যাপটি অপসারণ করতে তীরের দিকের অপটিকাল ফাইবার প্রিফর্মড প্লাগের উপর স্লাইডিং রিংটি চাপুন; তীরের দিকের অ্যাডাপ্টারে ডাস্ট ক্যাপটি বের করতে বোতামটি টিপুন।

Pray অ্যাডাপ্টার বকলের সাথে প্রিফর্মড প্লাগের দেহটি সারিবদ্ধ না হওয়া পর্যন্ত সারিবদ্ধ করুন। একইভাবে দুটি ডাস্ট কভার সংযুক্ত করুন।

Pristed ইনস্টল করা প্রিফ্যাব্রিকেটেড প্লাগটি বকলটি ছেড়ে দেওয়ার জন্য স্লাইডিং রিংটিকে ধাক্কা দেয় এবং তারপরে এটি আলাদা করার জন্য মূল দেহটিকে পিছনে টানুন।

8.4 প্রাক -সংযুক্ত অ্যাডাপ্টার - ডি

Pre প্রাক সংযুক্ত প্লাগটি অ্যান্টি ক্লকওয়াইজে ঘুরুন এবং তীরের দিকের প্রাক সংযুক্ত প্লাগ এবং ধুলার কভারটি খুলুন।

The তীরের দিকের প্রাক সংযুক্ত প্লাগ ডি এবং প্রাক সংযুক্ত অ্যাডাপ্টার ডি সংযুক্ত করুন এবং এটি ঠিক করার জন্য প্লাগটি ঘড়ির কাঁটার দিকে ঘোরান।

8.5 প্রাক -সংযুক্ত অ্যাডাপ্টার - ই (ক)

Pre প্রাক সংযুক্ত প্লাগটি অ্যান্টি ক্লকওয়াইজে ঘুরুন এবং তীরের দিকের প্রাক সংযুক্ত প্লাগ এবং ধূলিকণাটি খুলুন

The তীরের দিকের প্রাক সংযুক্ত প্লাগ ই এবং প্রাক সংযুক্ত অ্যাডাপ্টার ই সংযুক্ত করুন এবং এটি ঠিক করার জন্য প্লাগটি ঘড়ির কাঁটার দিকে ঘোরান।

8.6 প্রাক -সংযুক্ত অ্যাডাপ্টার -এফ

Sc

The প্লাস্টিকের কী সহ অ্যাডাপ্টারে এক্সএল প্রাক সংযুক্ত অ্যাডাপ্টার শিট ইনস্টল করুন;

Sn স্ন্যাপ বসন্তের প্লাগটি চাদরে প্রবেশ করুন;

⚫ তারের বাতা ইনস্টল করা হবে এবং লাইনটি প্লাগের কাছাকাছি থাকবে;

Clat

8.7 প্রাক -সংযুক্ত অ্যাডাপ্টার - জি

9। প্যাকেজ

একটি বুদ্বুদ ব্যাগে 1 পিসি, 480*400 মিমি;

একটি ছোট্ট কার্টনে 1 পিসি, 365*225*145 মিমি, মোট ওজন 2.1 কেজি;

8 পিসি একটি বড় rug েউখেলান কার্টনে, 470*385*615 মিমি, মোট ওজন 18 কেজি।
