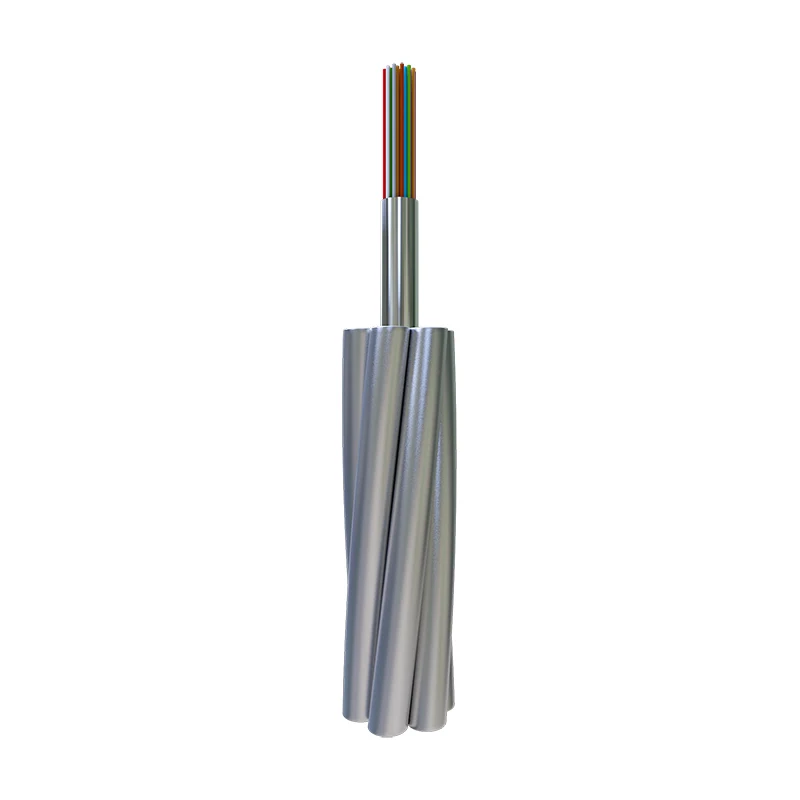

ইউনি টিউব অপটিকাল ফাইবার সংমিশ্রণ ওভারহেড গ্রাউন্ড ওয়্যার

মনোযোগ

ব্যান্ডউইথ

মেরুকরণ মোড বিচ্ছুরণ

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

স্বতন্ত্র ফাইবার

ডিজাইন লিঙ্ক মান (এম = 20, কিউ = 0.01%)

জি 652 ডি

—

—

≤0.35db/কিমি

.20.21 ডিবি/কিমি

—

—

.0.20ps/ কিমি

.10.1ps/ কিমি

জি 655

—

—

—

.20.22db/কিমি

—

—

.0.20ps/ কিমি

.10.1ps/ কিমি

50/125μm

≤3.0db/কিমি

.1.0 ডিবি/কিমি

—

—

≥600MHz.km

≥1200MHz.km

—

—

62.5/125μm

≤3.5DB/কিমি

.1.0 ডিবি/কিমি

—

—

≥200MHz.km

≥600MHz.km

—

—

ক্লাসি fi কেশন

উপাদান

মান

নির্মাণ

অপটিকাল ফাইবার

জি 652 ডি/জি 655 ইটিসি

2 - 48

সুরক্ষা টিউব

স্টেইনলেস স্টিল টিউব

1.5 - 6 মিমি

আটকে থাকা লাইন

ওয়্যার/এএ ওয়্যার/আল রড হিসাবে

1.5 - 6 মিমি

সর্বোচ্চ ব্যাস

18 মিমি

সর্বোচ্চ ক্রস বিভাগ

200 মিমি 2

বৈশিষ্ট্য

ডিএল/টি 832 হিসাবে মান অনুযায়ী, আইইসি 60794-4-10, আইইইই 1138

সর্বোচ্চ টেনসিল শক্তি (আরটিএস) (কেএন)

280

সর্বোচ্চ ক্রাশ শক্তি （n/100 মিমি）

2200

সর্বোচ্চ সংক্ষিপ্ত বর্তমান ক্ষমতা (40 ℃ -200 ℃) (কেএ 2 এস)

100

মিনিট বাঁকানো ব্যাসার্ধ (গতিশীল)

20 ডি

মিনিট বাঁকানো ব্যাসার্ধ (স্থির)

15 ডি

পরিবেশের কর্মক্ষমতা

ইনস্টলেশন (℃)

-10 থেকে +50

পরিবহন এবং অপারেশন (℃)

-40 থেকে +65

নং নং

প্রযুক্তিগত ডেটা

পণ্যের ধরণ

কাঠামোর ধরণ

সর্বোচ্চ ফাইবার গণনা

ওয়্যার হিসাবে বিভাগ
(মিমি²)

ব্যাস

（মিমি）

তারের ওজন
(কেজি/কিমি)

টেনসিল শক্তি হার

（কেএন）

20 ℃ ডিসি

প্রতিরোধ

（Ω/কিমি）

স্বল্প সময়ের বর্তমান ক্ষমতা

（40-200 ℃ Ka2.s）

1

Opgw-24b1.3-40- [51; 9]

6/3.0/20 এএস, অপটিক্যাল ইউনিট 1/3.0

24

≈40

9.0

≤304

≥51

≤2.10

≥9

2

Opgw-24b1.3-50- [58; 11.5]

6/3.2/20 এএস, অপটিক্যাল ইউনিট 1/3.2

24

≈50

9.6

≤345

≥58

≤1.82

≥11.5

3

OpgW-48B1.3-70- [77; 24]

6/3.8/20 এএস, অপটিক্যাল ইউনিট 1/3.8

48

≈70

11.4

≤475

≥77

≤1.30

≥24

4

OpgW-48B1.3-70- [42; 38]

6/3.8/40 এএস, অপটিক্যাল ইউনিট 1/3.8

48

≈70

11.4

≤340

≥42

≤0.70

≥38

আইটেম

পরীক্ষা পদ্ধতি

প্রয়োজনীয়তা

উত্তেজনা

আইইসি 60794-1-2-E1

লোড: তারের কাঠামো অনুযায়ী

নমুনা দৈর্ঘ্য: 10 মিটারের চেয়ে কম নয়, লিঙ্কযুক্ত দৈর্ঘ্য 100 মিটারের চেয়ে কম নয়

সময়কাল সময়: 1 মিনিট

40%আরটিএস কোনও অতিরিক্ত fi ব্রে স্ট্রেন （0.01%）, কোনও অতিরিক্ত মনোযোগ (0.03 ডিবি) নেই।

60%আরটিএস fi ব্রে স্ট্রেন্ভ 0.25%， অতিরিক্ত অ্যাটেনুয়েশন্ভ ≤0.05 ডিবি

(পরীক্ষার পরে কোনও অতিরিক্ত মনোযোগ নেই)।

ক্রাশ

আইইসি 60794-1-2-E3

লোড: উপরের টেবিল অনুসারে, তিন পয়েন্ট সময়কাল সময়: 10 মিনিট

1550nm ≤0.05db/fi BRE এ অতিরিক্ত মনোযোগ; উপাদানগুলির কোনও ক্ষতি নেই

জলের অনুপ্রবেশ

আইইসি 60794-1-2-F5b

সময়: 1 ঘন্টা নমুনা দৈর্ঘ্য: 0.5 মিটার জলের উচ্চতা: 1 মি

কোন জল ফুটো।

তাপমাত্রা সাইক্লিং

আইইসি 60794-1-2-F1

নমুনার দৈর্ঘ্য: 500 মি তাপমাত্রার চেয়ে কম নয়: -40 ℃ থেকে +65 ℃

চক্র: 2

তাপমাত্রা সাইক্লিং টেস্ট থাকার সময়: 12 ঘন্টা

অ্যাটেনুয়েশন কো -সিয়েন্টের পরিবর্তনটি 1550nm এ 0.1 ডিবি/কিমি এর চেয়ে কম হবে।
