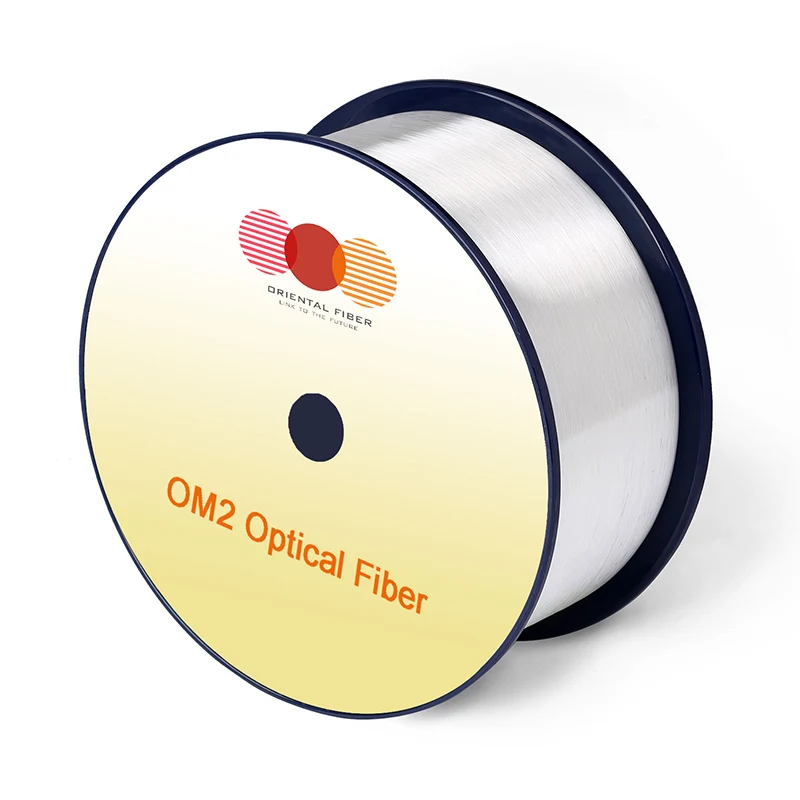

মাল্টি-মোড অপটিকাল ফাইবার ওএম 2

বৈশিষ্ট্য

শর্তাবলী

নির্দিষ্ট মান

ইউনিট

জ্যামিতির বৈশিষ্ট্য

কোর ব্যাস

-

50 ± 2.5

[μm]

কোর অ-বৃত্তাকারতা

-

≤5.0

[%]

ক্ল্যাডিং ব্যাস

-

125.0 ± 1.0

[μm]

ক্ল্যাডিং অ-সিরকুলারিটি

-

≤1.0

[%]

লেপ ব্যাস

-

245 ± 7

[μm]

লেপ/ক্ল্যাডিং ঘনত্ব ত্রুটি

-

≤10.0

[μm]

আবরণ অবশল

-

≤6.0

[%]

কোর/ক্ল্যাডিং ঘনত্ব ত্রুটি

-

≤1.5

[μm]

বিতরণ দৈর্ঘ্য

-

17.6 পর্যন্ত

[কিমি/রিল]

অপটিক্যাল বৈশিষ্ট্য

মনোযোগ

850nm

≤2.3

[ডিবি/কিমি]

1300nm

≤0.6

[ডিবি/কিমি]

ওভারফিল্ড মডেল ব্যান্ডউইথ

850nm

≥500

[মেগাহার্টজ · কিমি]

1300nm

≥500

[মেগাহার্টজ · কিমি]

সংখ্যার অ্যাপারচার

-

0.200 ± 0.015

-

গ্রুপ রিফেক্টিভ সূচক

850nm

1.482

-

1300nm

1.477

-

জিরো বিচ্ছুরণের তরঙ্গদৈর্ঘ্য ， λ0

-

1295-1340

[এনএম]

জিরো বিচ্ছুরণ ope াল ， এস 0

1295nm≤λ001310nm

≤0.105

[পিএস/(এনএম 2 · কিমি)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[পিএস/(এনএম 2 · কিমি)]

ম্যাক্রো নমন ক্ষতি

-

-

-

2 15 মিমি ব্যাসার্ধ @

850nm

≤0.1

[ডিবি]

1300nm

≤0.3

[ডিবি]

2 টি @ 7.5 মিমি ব্যাসার্ধ

850nm

≤0.2

[ডিবি]

1300nm

≤0.5

[ডিবি]

ব্যাকস্ক্যাটার বৈশিষ্ট্য

1300nm

পদক্ষেপ (দ্বি নির্দেশমূলক পরিমাপের গড়)

-

≤0.10

[ডিবি]

ফাইবার দৈর্ঘ্য এবং পয়েন্ট বিচ্ছিন্নতা উপর অনিয়ম

-

≤0.10

[ডিবি]

মনোযোগ অভিন্নতা

-

≤0.08

[ডিবি/কিমি]

পরিবেশগত বৈশিষ্ট্য

850nm এবং 1300nm

তাপমাত্রা সাইক্লিং

-60 ℃ থেকে 85 ℃ ℃

≤0.10

[ডিবি/কিমি]

তাপমাত্রা-হামিডিটি সাইক্লিং

-10 ℃ থেকে 85 ℃ ， 4% থেকে 98% আরএইচ

≤0.10

[ডিবি/কিমি]

জল নিমজ্জন

23 ℃, 30 দিন

≤0.10

[ডিবি/কিমি]

শুকনো তাপ

85 ℃ ， 30 দিন

≤0.10

[ডিবি/কিমি]

স্যাঁতসেঁতে তাপ

85 ℃, 85% আরএইচ ， 30 দিন

≤0.10

[ডিবি/কিমি]

যান্ত্রিক স্পেসিফিকেশন

প্রুফ টেস্ট

-

≥9.0

[এন]

-

≥1.0

[%]

-

≥100

[কেপিএসআই]

লেপ স্ট্রিপ ফোর্স

সাধারণ গড় শক্তি

1.5

[এন]

পিক ফোর্স

≥1.3 ， ≤8.9

[এন]

গতিশীল স্ট্রেস জারা সংবেদনশীলতা পরামিতি (এনডি, সাধারণ)

-

20

-
