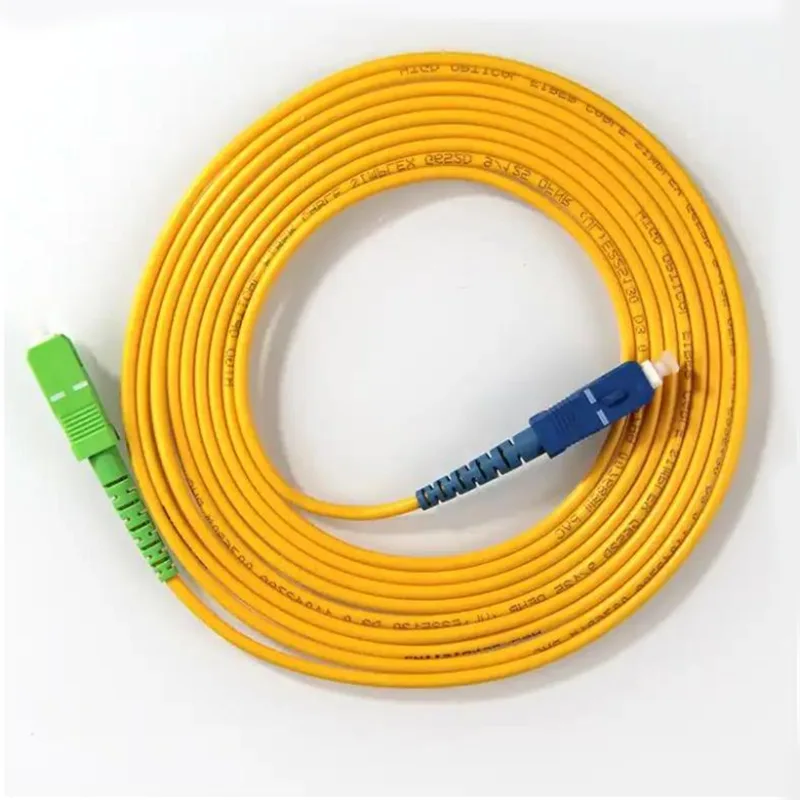

3 মিমি গোলাকার কেবল SC/APC- SC/UPC প্যাচ কর্ড

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

Orientalfiber 3mm রাউন্ড ক্যাবল SC/APC- SC/UPC প্যাচ কর্ডগুলি G657A1 একক-মোড ফাইবার ব্যবহার করে তৈরি করা হয়েছে, এমন অ্যাপ্লিকেশনগুলিকে সমর্থন করে যেগুলির জন্য বাঁক প্রতিরোধ এবং কম সংকেত ক্ষয় উভয়ই প্রয়োজন৷ একটি 3.0 মিমি বাইরের ব্যাস এবং LSZH জ্যাকেট সহ, তারের অন্দর পরিবেশের জন্য উপযুক্ত যেখানে নিরাপত্তা এবং তারের ব্যবস্থাপনা গুরুত্বপূর্ণ।

একটি চীন প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, Orientalfiber নিশ্চিত করে যে প্রতিটি প্যাচ কর্ড কারখানা বন্ধ করা হয়েছে এবং ডেলিভারির আগে পরীক্ষা করা হয়েছে। SC/APC এবং SC/UPC সংযোগকারীর সংমিশ্রণ বিভিন্ন নেটওয়ার্ক ইন্টারফেস জুড়ে নমনীয় স্থাপনার অনুমতি দেয়, ইনস্টলেশনের সময় সামঞ্জস্যের উদ্বেগ হ্রাস করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

ডেটা সেন্টার ক্যাবলিং সিস্টেম এবং র্যাক-টু-র্যাক সংযোগ
FTTH (ফাইবার টু দ্য হোম) ইনস্টলেশন
ইথারনেট এবং ব্রডব্যান্ড নেটওয়ার্ক ট্রান্সমিশন
ব্যাকবোন, অনুভূমিক, এবং রাইজার ক্যাবলিং
ভিডিও, ডেটা এবং ভয়েস সিগন্যাল ট্রান্সমিশন সিস্টেম
অপটিক্যাল টেস্টিং এবং পরিমাপ সরঞ্জাম সংযোগ

মূল বৈশিষ্ট্য

স্থিতিশীল সংযোগকারী কর্মক্ষমতা

SC/APC এবং SC/UPC সংযোগকারীগুলি লো ব্যাক প্রতিফলন এবং স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করে
সিরামিক ferrules সঠিক ফাইবার প্রান্তিককরণ প্রদান
ধারাবাহিক কর্মক্ষমতা সহ বারবার সংযোগ সমর্থন করে

নিয়ন্ত্রিত অপটিক্যাল কর্মক্ষমতা

সন্নিবেশ ক্ষতি ≤0.30 dB এ নিয়ন্ত্রিত
রিটার্ন লস ≥55 dB (APC) এবং ≥50 dB (UPC)
1310nm এবং 1550nm ট্রান্সমিশন উইন্ডোর জন্য অপ্টিমাইজ করা হয়েছে

নমনীয় এবং টেকসই তারের ডিজাইন

সহজ রাউটিং এবং পরিচালনার জন্য 3 মিমি বৃত্তাকার তারের কাঠামো
G657A1 ফাইবার শক্ত নমন অবস্থা সমর্থন করে
ব্যবহারিক ইনস্টলেশন পরিস্থিতির জন্য ন্যূনতম নমন ব্যাসার্ধ ≥20 মিমি

নিরাপত্তা এবং সম্মতি

LSZH (নিম্ন ধোঁয়া জিরো হ্যালোজেন) জ্যাকেট অন্দর নিরাপত্তা প্রয়োজনীয়তা জন্য
ROHS অনুগত উপকরণ
অপারেটিং তাপমাত্রা পরিসীমা -25℃ থেকে +65℃

প্রযুক্তিগত স্পেসিফিকেশন:

নির্মাণ	ইউনিট	বর্ণনা
ফাইবার মোড		একক মোড: ITU-T G657A1
ফাইবার কাউন্ট		সিমপ্লেক্স
তরঙ্গদৈর্ঘ্য	nm	1310/1550
সন্নিবেশ ক্ষতি	dB	≤0.30
রিটার্ন লস	dB	≥55(APC) ≥50(UPC)
থাইট-বাফার ফাইবার ব্যাস	উম	900
থাইট-বাফার ফাইবার রঙ		সাদা
তারের জ্যাকেট রঙ		হলুদ
তারের জ্যাকেট উপাদান		LSZH
তারের ব্যাস	মিমি	Φ3.0 ±0.20
দৈর্ঘ্য	m	3.0 +0.1/-0
সংযোগকারী প্রকার		SC/APC (সবুজ) SC/UPC (নীল)
এন্ডফেস পলিশ		এপিসি এবং ইউপিসি
ফেরুল উপাদান		সিরামিক
সংযোগের পুনরাবৃত্তিযোগ্যতা		> 800 বার
ন্যূনতম নমন ব্যাসার্ধ	মিমি	≥20
ফাইবার/কেবল ধরে রাখার মিলন	N	50N±2N 5N/s 120s মেয়াদে
অপারেটিং তাপমাত্রা	℃	-25℃ ~ +65 ℃
স্টোরেজ তাপমাত্রা	℃	-25℃ ~ +65 ℃

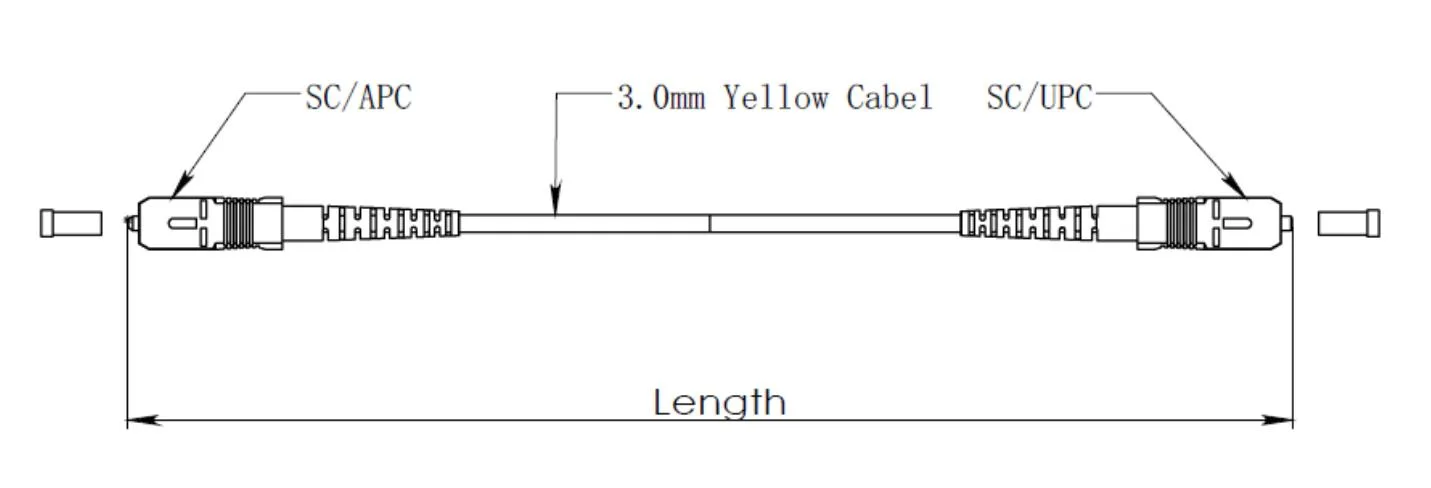

মাত্রিক অঙ্কন:

3mm Round Cable SC/APC- SC/UPC Patch Cords

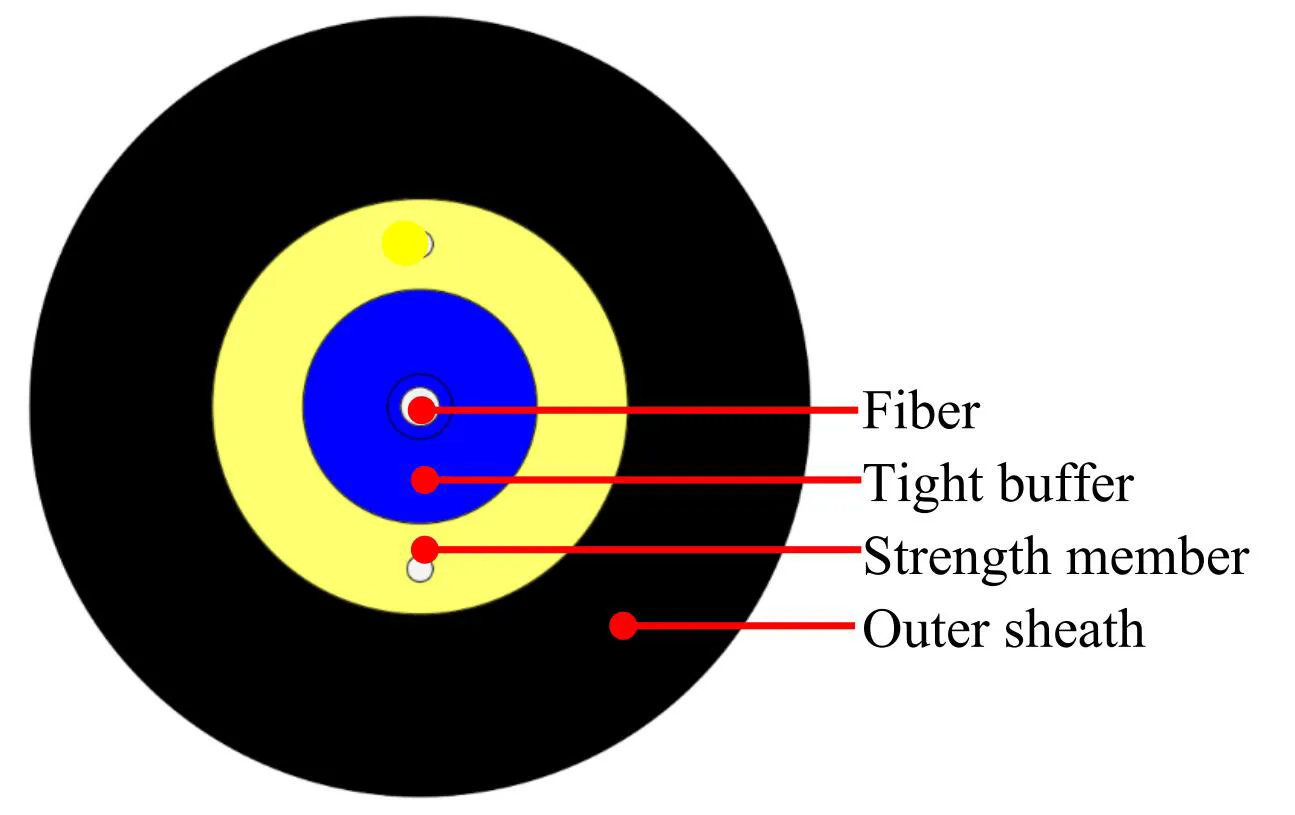

তারের নির্মাণ:

3mm Round Cable SC/APC- SC/UPC Patch Cords

আইটেম		স্পেসিফিকেশন
টাইট বাফার ফাইবার	ফাইবার গণনা	1
	ফাইবার টাইপ	G.657A1
	ফাইবার রঙ	নীল
	উপাদান	LSZH
	ব্যাস	Φ0.9 ± 0.05 মিমি
	টাইট বাফার রঙ	সাদা
শক্তি সদস্য	উপাদান	পলিয়েস্টার সুতা
বাইরের খাপ	উপাদান	LSZH
	ব্যাস	Φ3.0 ± 0.2 মিমি
	বাইরের খাপের রঙ	হলুদ
কালি চিহ্ন	রঙ	কালো

ফাইবার বৈশিষ্ট্য:

তারের ফাইবারের (সমাপ্ত তারের ফাইবার) সমস্ত বৈশিষ্ট্য কমপক্ষে ITU-T সুপারিশ G.657A1 অনুসারে এবং নিম্নরূপ হবে।

আইটেম	স্পেসিফিকেশন
ফাইবার টাইপ	একক মোড
ফাইবার উপাদান	ডোপড সিলিকা
মনোযোগ সহগ @ 1310 এনএম @1383nm @ 1460nm @ 1550 এনএম @1625nm	≤ 0.35 dB/কিমি ≤ 0.35 dB/কিমি ≤ 0.25 dB/কিমি ≤ 0.21 dB/কিমি ≤ 0.23 dB/কিমি
তারের কাটা বন্ধ তরঙ্গদৈর্ঘ্য	≤ 1260 nm
শূন্য-বিচ্ছুরণ তরঙ্গদৈর্ঘ্য	1300 ~ 1324 এনএম
শূন্য-বিচ্ছুরণ ঢাল	≤ 0.092 ps/(nm²কিমি)
পিএমডি @ 1550 এনএম	≤0.1 ps/কিমি^1/2
বর্ণময় বিচ্ছুরণ @ 1285 ~ 1330 এনএম @ 1271 ~ 1360 এনএম @ 1550 এনএম @ 1625 এনএম	≤3 ps/(nm. কিমি) ≤5.3 ps/(nm. কিমি) ≤18.0 ps/(nm. কিমি) ≤22 ps/(nm. কিমি)
মোড ক্ষেত্রের ব্যাস @ 1310 nm	8.8±0.4um
কোর / ক্ল্যাড ঘনত্বের ত্রুটি	≤ 0.5 um
ক্ল্যাডিং ব্যাস	125.0 ± 0.7 um
ক্ল্যাডিং অ বৃত্তাকারতা	≤5%
প্রাথমিক আবরণ ব্যাস	242 ± 7 উম
এককেন্দ্রিকতা প্রাথমিক আবরণ / আবরণ	≤10 µm
আবরণ অ বৃত্তাকার	≤0.7%
তারের নমন ক্ষতি সঙ্গে মনোযোগ 1 টার্ন 1 ব্যাসার্ধ 10 মিমি 10 বাঁক 1 ব্যাসার্ধ 15 মিমি	1550nm ≤Δ0.75dB/কিমি 1625nm ≤Δ1.5dB/কিমি 1550nm ≤Δ0.25dB/কিমি 1625nm ≤Δ1.0dB/কিমি

উত্পাদন এবং মান নিয়ন্ত্রণ

প্রতিটি ওরিয়েন্টালফাইবার 3 মিমি রাউন্ড কেবল SC/APC- SC/UPC প্যাচ কর্ড 100% ফ্যাক্টরি পরীক্ষার মধ্য দিয়ে যায়, যার মধ্যে সন্নিবেশ ক্ষতি এবং রিটার্ন লস যাচাইকরণ সহ। কাঠামোগত উত্পাদন প্রক্রিয়া সহ একটি চীন কারখানা হিসাবে, ওরিয়েন্টালফাইবার ব্যাচ জুড়ে সামঞ্জস্যপূর্ণ গুণমান বজায় রাখার উপর ফোকাস করে, যা বড় আকারের সংগ্রহ এবং প্রকৌশল প্রকল্পের জন্য গুরুত্বপূর্ণ।

ওরিয়েন্টালফাইবার ম্যানুফ্যাকচারিং স্ট্রেন্থ সম্পর্কে

জিয়াংসু জুবেন ফটোইলেক্ট্রিক টেকনোলজি কোং, লিমিটেড একটি গ্রুপ কোম্পানি যার চারটি কারখানা রয়েছে, যেখানে অভ্যন্তরীণ অপটিক্যাল ফাইবার কেবল, আউটডোর কেবল, ODN অপটিক্যাল উপাদান এবং অপটিক্যাল নেটওয়ার্ক সরঞ্জাম রয়েছে। মোট উৎপাদন এলাকা 15,000 বর্গ মিটারে পৌঁছেছে, যার বার্ষিক আউটপুট মূল্য 20 মিলিয়ন মার্কিন ডলার।

কোম্পানি টেলিকমিউনিকেশন অপারেটর, সম্প্রচার সিস্টেম, এবং শিল্প যোগাযোগ প্রকল্পের জন্য সম্পূর্ণ ফাইবার অপটিক নেটওয়ার্ক সমাধান প্রদান করে। পণ্যগুলি পাওয়ার সিস্টেম, রেল ট্রানজিট, হাইওয়ে এবং বড় আকারের অবকাঠামো নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

ISO9001 মান পরিচালন ব্যবস্থা এবং ISO45001 পেশাগত স্বাস্থ্য এবং নিরাপত্তা শংসাপত্র সহ, কোম্পানি মানসম্মত উত্পাদন এবং মান নিয়ন্ত্রণ প্রক্রিয়া বজায় রাখে। Orientalfiber 3mm রাউন্ড ক্যাবল SC/APC- SC/UPC প্যাচ কর্ডগুলি দেশীয় এবং আন্তর্জাতিক বাজারে সরবরাহ করা হয়, যা বিভিন্ন মাঝারি এবং বড় প্রকৌশল প্রকল্পগুলিকে সমর্থন করে।

FAQ

SC/APC এবং SC/UPC সংযোগকারীর মধ্যে পার্থক্য কি?

SC/APC সংযোগকারীগুলির একটি কোণীয় প্রান্তের মুখ থাকে (সাধারণত 8 ডিগ্রি) যা পিছনের প্রতিফলন হ্রাস করে, যা উচ্চ-নির্ভুল অপটিক্যাল সিস্টেমের জন্য উপযুক্ত করে তোলে। SC/UPC সংযোগকারীগুলির একটি সমতল পালিশ পৃষ্ঠ থাকে এবং সাধারণত সাধারণ নেটওয়ার্ক সংযোগগুলিতে ব্যবহৃত হয়।

তারের দৈর্ঘ্য কাস্টমাইজ করা যাবে?

হ্যাঁ, Orientalfiber 3mm রাউন্ড ক্যাবল SC/APC- SC/UPC প্যাচ কর্ডগুলি বিভিন্ন ইনস্টলেশনের প্রয়োজনীয়তা মেলে কাস্টমাইজড দৈর্ঘ্য সমর্থন করে।

এই প্যাচ কর্ড কি গৃহমধ্যস্থ পরিবেশের জন্য উপযুক্ত?

হ্যাঁ, LSZH জ্যাকেট উপাদান এটিকে অভ্যন্তরীণ ব্যবহারের জন্য উপযুক্ত করে তোলে, বিশেষ করে এমন পরিবেশে যেখানে অগ্নি নিরাপত্তা এবং কম ধোঁয়া নির্গমন প্রয়োজন।

সংযোগকারীটি কতবার পুনরায় ব্যবহার করা যেতে পারে?

সংযোগকারী 800 টিরও বেশি সঙ্গম চক্রকে স্বাভাবিক ব্যবহারের শর্তে সমর্থন করে, স্থিতিশীল অপটিক্যাল কর্মক্ষমতা বজায় রাখে।
